PM5Gen2超声波测厚仪现场测量操作说明

PM5Gen2超声波测厚仪是一款集多种解决方案于一体的创新型测量仪器，带有多种标准测量功能和功能选项，配套不同探头，可以有效解决大部分测厚难题，如可以对锅炉管内壁氧化层厚度进行极其精确的测量，也可以对多层材料进行分层测量。下面的部分概述了如何设置和准备可供现场使用的PM5Gen2超声波测厚仪：

一、测量前准备
1.将探头与主机连接，检查探头表面是否干净。
2.电池放入电池仓，紧固好电池盖。

二、设置
1.为便于用户使用，仪器出厂时已经根据仪器使用探头的默认条件进行了设置。在使用不同类型探头时，可以通过默认设置直接载入探头设置的参数。具体操作方法如下：

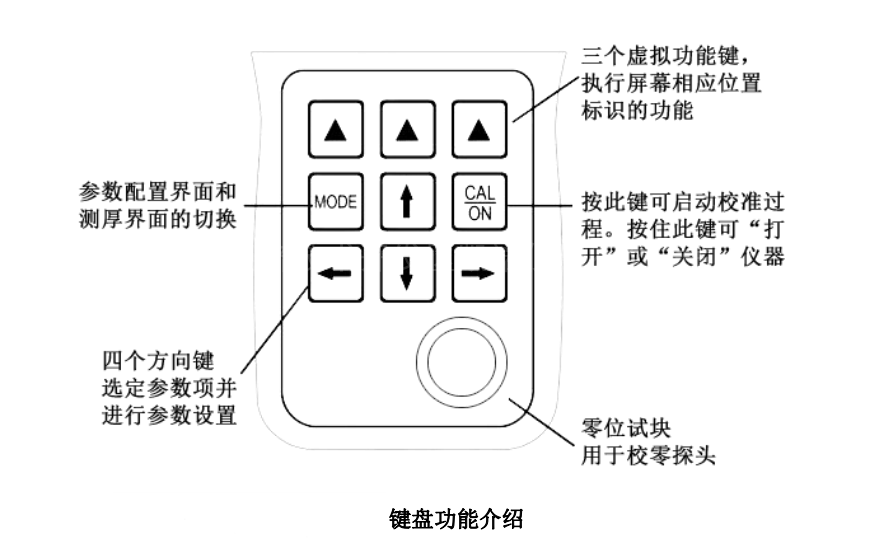

按【CAL/ON】开机键，启动仪器，屏幕显示测量界面。在测量界面下，长按【MODE】键进入默认设置界面，通过 和 键调节将光标调节到需要选择的设置，按选择对应【▲】选择需要的设置参数，根据提示按确认对应的【▲】键完成参数默认设置并返回测量界面。选择探头类型根据不同材料情况及所使用的功能和选项进行探头设置（包括探头类型、探头频率、测量模式）。
2.在使用时，需要手动选择适当的设置。设置探头类型，所选的探头类型应与所用探头的频率相匹配。具体操作方法如下：
按【MODE】键进入参数配置 通过四个方向键调节参数到“探头类型” 按选择对应的【▲】激活参数，通过和键将探头类型调成“延迟线”，按返回对应的【▲】，该参数设置完成。 通过同样方法将“探头频率”调成“15M”。将“测量模式”调成“I-E”。按 【MODE】 键返回测量界面，PM5 Gen2 参数配置的所有参数，均可参照以上方法根据测量需要进行设置。
注意：默认探头的设置载入后的参数可以根据实际工件情况进行调整，以达到*佳测量效果。★通过左右键可快速查阅菜单。

三、厚度测量
按【CAL/ON】开机键，启动仪器，屏幕显示测量界面。连接好探头，并校准好仪器后，就可以开始测量厚度了。具体操作方法如下：
1.在试块或被测工件上的测量处涂上耦合剂。
2.用中度到较强的力度，将探头端部耦合到被测材料的表面，并尽可能使探头平放在材料表面。
3.读取被测工件的厚度值，还可进行数据保存操作。
