    DM系列直流马达特性综合测试仪丨支持非标定制

    产品型号: DM系列
    品  牌: 非标定制
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地: 浙江宁波宁波市
    更新日期: 2022-06-28
    详细信息

    DM系列直流马达特性综合测试仪丨支持非标定制


    DM系列直流马达特性综合测试仪能快速、便捷、准确的完成直流马达出厂检验,支持非标定制,主要应用于各种各种工作电压、各种用途的直流马达空载电流、转速测试等。宁波凯诺专-业代理,欢迎您来电咨询。

    一、DM系列马达特性综合测试仪工作原理(图文):

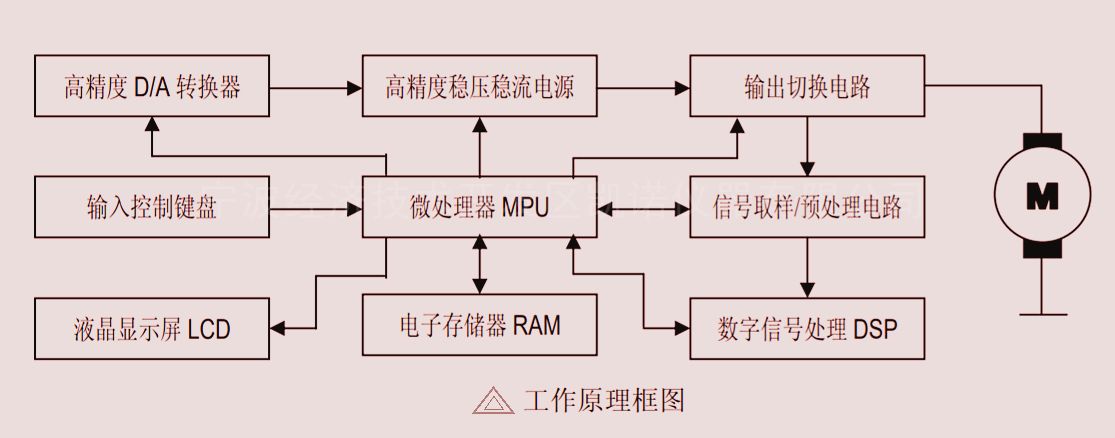

    MPU根据键盘设置的直流马达工作电压、工作电流及转速范围等参数通过高精度数字/模拟转换器(D/A)自动调节仪器内部的高精度稳压稳流电源以满足向被测马达提供驱动电源的输出要求,输出切换电路则视仪器的用途差异实现马达正转/反 转输出控制、高速/低速端口切换等功能,信号取样/预处理电路则提取马达的工作电压、电流信息并将电枢换向时的电信号并将其进行预处理,经预处理的信号馈送到数字信号处理电路后,将由一被称之为数字处理器(即 DSP)的器件进行进一步的精确运算处理并提取精确的马达转速信息,所有信息由MPU汇总处理后樶终以直观的文字、数据及波形形式显示在 LCD 上,当检测到马达的工作电流、 转速超出所设定的范围后,仪器可根据需要自动发出声光报警信号,自动判别被测马达的品质优劣。 DM 系列直流马达测试仪的部分产品还具有不同马达测试程序记忆功能,可按不同要求任意设定 马达测试的参数及工作程序,仪器内部的电子存储器 RAM 将储存此类测试程序以供随时被调用。DM系列直流马达测试仪的工作原理框图见下图:


    二、DM系列马达特性综合测试仪的功能介绍:
    1.内置程控直流稳压电源,可设定并显示实测电压,驱动马达运转;
    2.马达空载电流测试,合格门限可设定;
    3.马达主轴空载转速测试(不需在轴上附加任何装置,如贴反光条等),合格门限可设定;
    4.马达电流波形显示;
    5.遇测试数据超标声光报警;
    6.马达型号可建立、调用;
    7.密码权限管理;
    8.多种脚踏开关控制模式,方便测试操作;
    9.根据需要定制各种特殊功能。

    三、DM系列马达特性综合测试仪主要性能指标:
    (1)基本指标:
    输入电源:AC220V±10%,50Hz
    输入电源容量:≤1500VA
    输出电压精度:±1.5%±2个字
    输出电流精度:±1.5%±2个字
    输出轴转速测量范围(可定制):1.00-200.0RPM
    输出轴转速测量精度:±0.5%±10个字(12片电枢马达3000RPM)
    液晶显示屏:5.7′240×320点阵
    自动停车位:复位及任意位置±5度(DM3300专配)
    工作环境:温度0~40℃湿度≤85%(环境温度为40℃时)
    绝缘电阻:≥20MΩ
    介电强度:1500V,50Hz@1min<5mA(电源输入端对机架)
    通信接口(选装):RS232
    外形尺寸:宽×高×长=430mm×176mm×440mm(19′×4U标准机箱)
    重量:约18kg

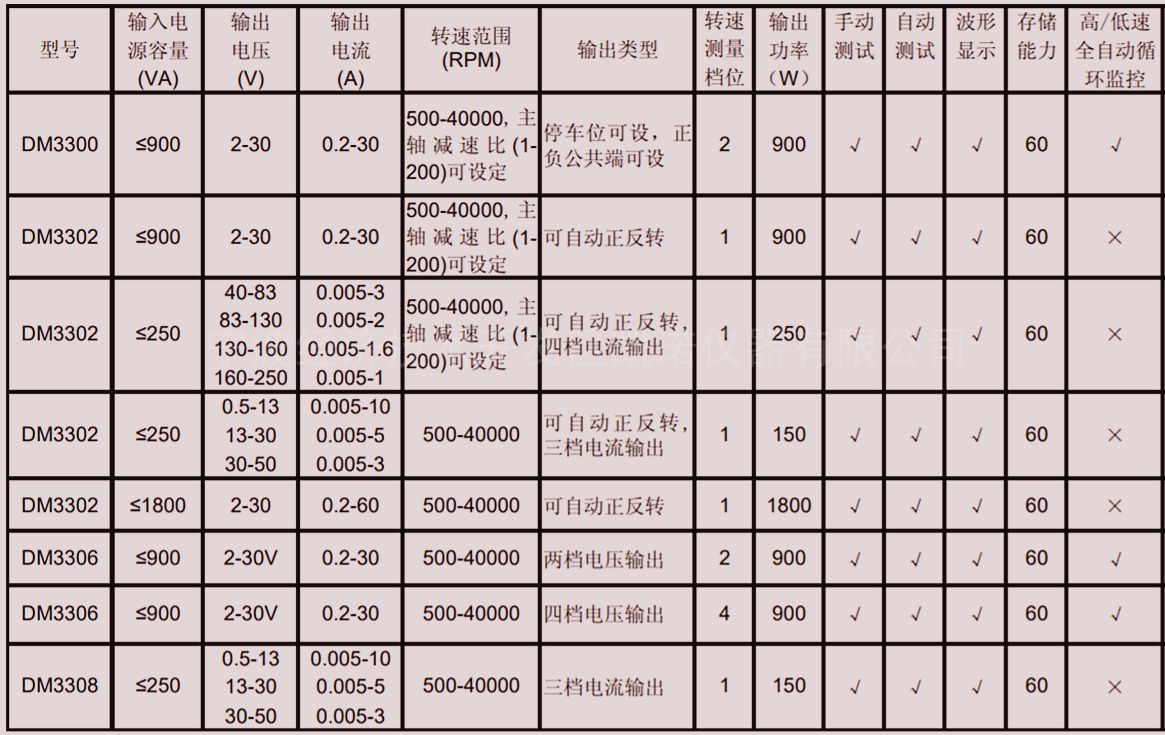

    (2)常规型号参数表(支持非标定制):
