HY128多功能声级计如何校准？

2021-02-22 18:57:11 来源：宁波经济技术开发区凯诺仪器有限公司

HY128多功能声级计如何校准？

我们建议采用湖南声仪（衡仪）HY603型/HY604型双声级声校准器对HY128系列多功能声级计进行声学校准，这种校准是对包括传声器在内的整机的校准。

一、校准注意事项：
1.根据下表HY128声级计（替代原型号HY126）不同的精度等级选用对应的声校准器进行校准。HY128型和HY128A型1-级高精度声级计应选用HY604型1-级声校准器进行校准；
HY128B型和HY128C型2级声级计,选用HY603型2级声校准器进行校准。

型号及配置号	性能等级	声校准器型号
HY128（基本型）	1级	HY604型
HY128配置1	1级	HY604型
HY128配置2	1级	HY604型
HY128配置3	1级	HY604型
HY128A	1级	HY604型
HY128B（基本型）	2级	HY603型
HY128B配置1	2级	HY603型
HY128C	2级	HY603型

2.若要采用其它型号的声校准器时，需采用包括有94 dB、1 kHz输出信号的声校准器。（注意：该产品不适用活塞发声器校准。）
3.校准时，要确保声校准器与传声器紧密耦合。
4.校准时，背景噪声至-少应比所用的声校准器的输出声压级低20 dB，否则应按声校准器使用说明书的要求进行修正。
5.在背景噪声较高的场合校准声级计时，应使用 HY603 /HY604的 114 dB 档。

二、采用HY603/HY604声校准器时，校准操作如下：

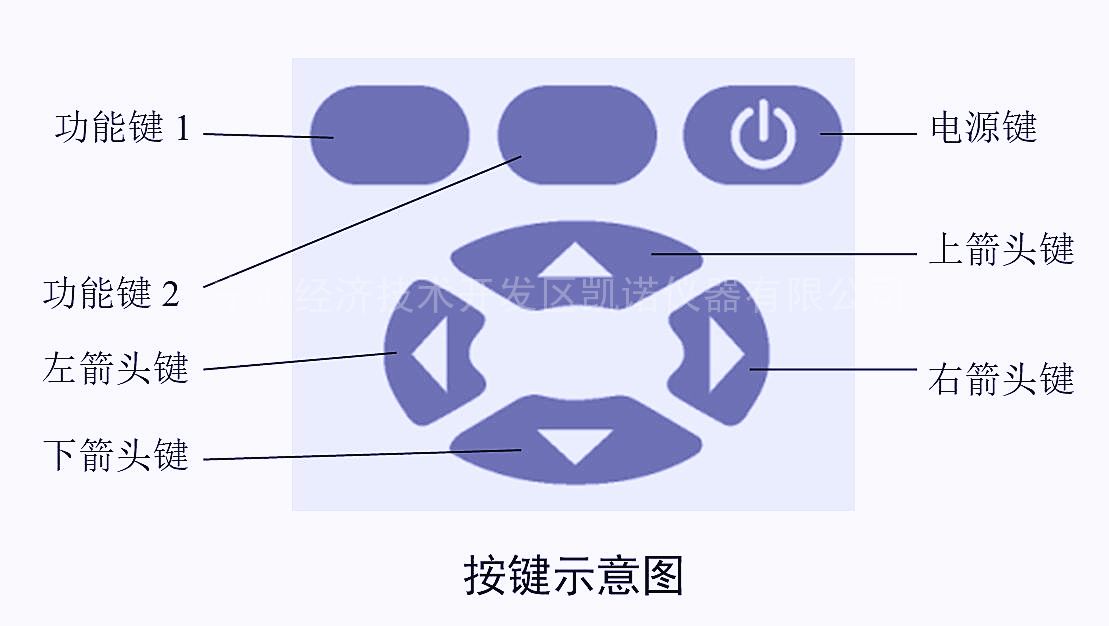

（1）按键说明（图示）：

功能键1	在不同的界面该键有不同的功能，作为“确定、启动、暂停、修改、校准、打印和是”键使用。
功能键2	在不同的界面该键有不同的功能，作为“校准、设置”键使用。
左箭头键	作为“左移位、左换行移位、左翻页”功能。
下箭头键	作为“下移位、下翻页”，在设置参数界面实现“数值递减、选择”功能。
右箭头键	作为“右移位、右换行移位、右翻页”功能，在浏览界面，还实现“删除”功能。
上箭头键	作为“上移位、上翻页”，在设置参数界面实现“数值递增、选择”功能。
电源键	仪器长按开机或关机（关机必须在主界面），另作为功能键使用，在不同的界面该键有不同的功能，实现“复位、返回、退出、停止和否”键使用。

（2）操作说明：
a.首先安装电池或用电源线直接连接USB端口电源外部供电。

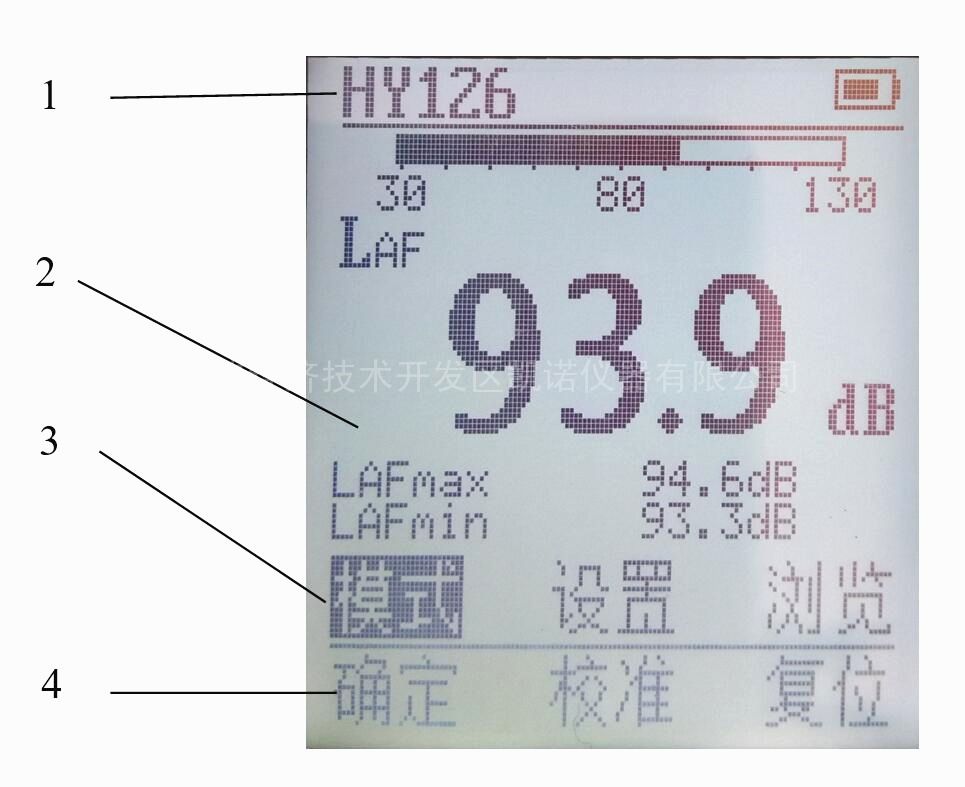

b.长按电源键开机，进入主界面，见下图。

*说明：
1——信息区，显示仪器型号、电池标志。
2——测量区，显示所测声级量、数值和单位。
3——菜单项区，三个子菜单，通过“左/右箭头”键选择，按“确定”键确定。
4——功能键区，三个功能键分别对应面板上方三个按键，*-左边“功能键1”对应确认，中间“功能键2”对应校准，“电源键”对应复位（短按，长按为关机）。
c.预热60 s。

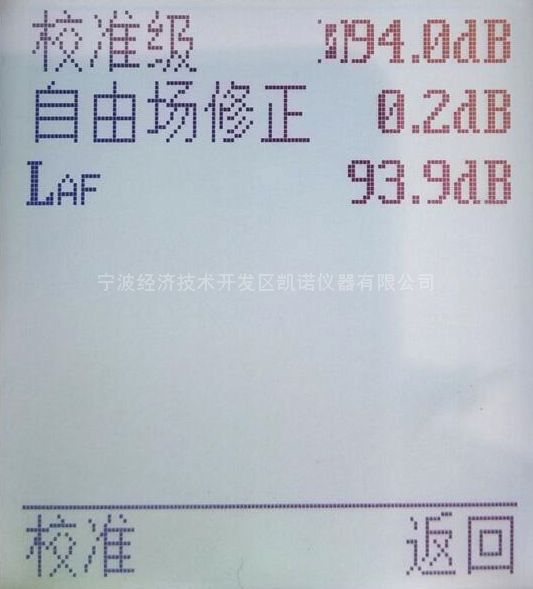

d.按“校准”键（功能键2）进入校准界面，见下图。

e.根据校准器的校准声级及工作频率，修改“校准级”值及“自由场修正”值，按“左/右箭头”键移至-修改的数位上，按“上/下箭头”键修改数值，修改完毕后，按 “校准”键（功能键1），开始校准，显示屏中央会显示校准剩余时间。

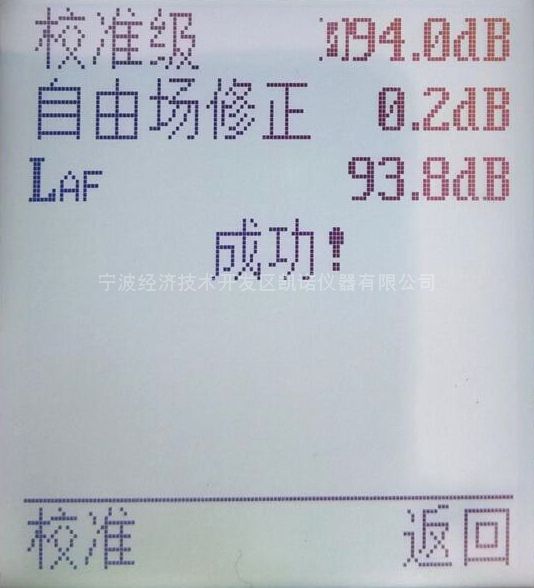

f.校准完后，“LAF”显示校准后的声级，同时显示屏正下方会显示“成功”。如出现“太高”、“太低”或“不稳”，都表示校准不成功，则应检查声校准器或校准级设置是否不对，确认后再按 “校准”键（功能键1）进行下一次校准。
g.校准结束后，按电源键“返回”键（电源键）退出校准界面，关闭声校准器，并取下声校准器。此时声级计已经校准好，见下图。
