HY106个人声暴露计使用说明

2021-02-20 15:53:38 来源：宁波经济技术开发区凯诺仪器有限公司

HY106个人声暴露计使用说明

湖南声仪（衡仪）HY106系列个人声暴露计是一款专为个体噪声剂量测量而设计的一款袖珍型声级计，主要用于职业卫生方向，也可用于各种环境噪声、交通噪声、机器噪声的监测分析。HY106系列个人声暴露计可测量A、C、Z计权的1 s等效连续声级、声暴露、噪声剂量、等效连续声级、声暴露级、归一化8小时、*大声级、*小声级、累积百分数声级和标准偏差。

一、HY106个人声暴露计的主要结构
HY106系列个人声暴露计主要由传声器、前置放大器、调理电路、数字电路、计算机系统、显示器以及RS232 接口和电源电路等部分所组成。
HY106系列个人声暴露计的外形及控制面板见主图，各控制器件的作用如下：

传声器	HY247型 6.35mm 预极化电容传声器或HY205型 12.7mm 预极化电容传声器。（注意：传声器上的保护罩不能随意拧下！）
延伸电缆接头	LEMO 0B型7芯接头，用于延促伸电缆与仪器的连接。
显示器	128×64 点阵式液晶显示器。
夹子	用于传声器佩带在衣领或帽沿上。
皮带扣	用于将仪器佩带在腰上。
端口	RS232通信端口（打印口）。
防滑条	防滑橡胶，便于手握仪器。
电池盖板	打开电池盖板，更换或取出电池。
按键	面板上6个凸起的按键，见按键功能说明图示。

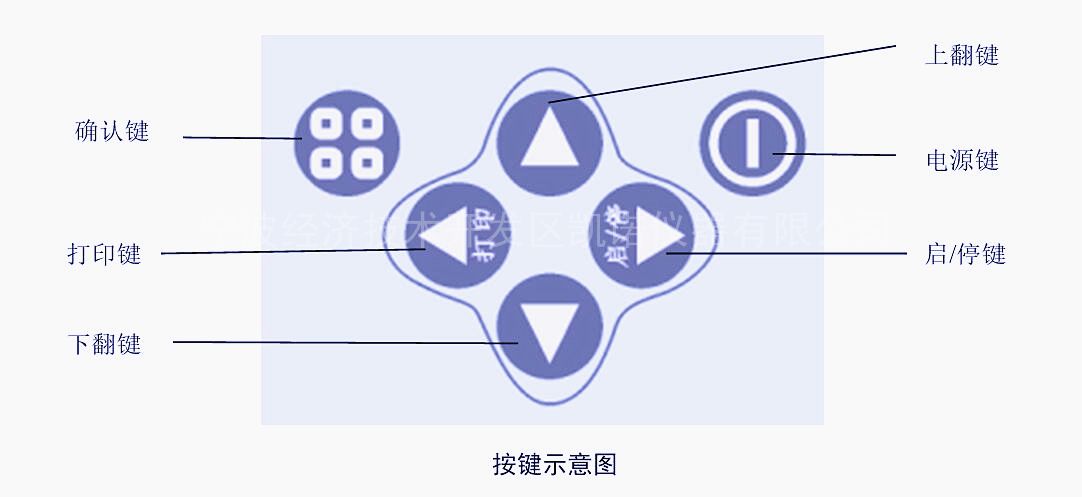

二、HY106个人声暴露计的按键功能说明（图示）

确认键	软键使用，功能有“确认”、“是”、“校准”和“打印”等。
打印键	打印测量结果，另作为菜单中的“左箭头”键。在当前测量结果界面或查看存储器中某条测量记录时，按打印健可打印测量结果，在测量中可作为“暂停”键使用。
下翻键	测量过程中显示界面的向下换页，另作为菜单中的“数值递减”键。
启/停键	仪器的启动和停止测量，另作为菜单中的“右箭头”键。
电源键	电源的开机、关机，另作为软键使用，功能有为“取消”、“否”、“ （返回到主界面）”键。仪器长按该键开机，进入主界面。在主界面长按该键关机。
上翻键	测量过程中显示界面向上换页，另作为菜单中的“数值递增”键。

三、HY106个人声暴露计的操作说明
（一）开机
在安装好电池后，长按电源键，声暴露计自动进入开机程序，显示器显示厂标、仪器型号和软件版本号，3s后直接进入声暴露计主界面，见图3。主界面显示仪器型号、瞬时声压级、日期、时间和四个功能项。用户按箭头键选中某功能，再按确认键即可进入该功能界面。
（二）校准
建议采用湖南声仪公司生产的HY603型双声级声校准器对HY106系列进行声校准，这种校准是对包括传声器在内的整机的校准。
也可采用其他型号的声校准器进行校准，校准频率必须为1 kHz，但应按其使用说明书规定的方法进行校准和修正，否则校准结果不正确。
校准步骤如下：
（1）声暴露计开机。
（2）将声校准器紧密地耦合在声级计的传声器上，启动声校准器。
（3）按“校准”键进入校准界面，见图4。
（4）根据声校准器的校准声级及工作频率，修改“校准级”值及“自由场修正”值，按键使用见4.3，修改完毕后，按“校准”键，开始校准，显示屏下正下方会显示校准剩余时间。
（5）校准完后，“LAF”显示校准后的声级，同时显示屏正下方会显示“成功”。如出现“太高”、“太低”或“不稳”，都表示校准不成功，则应检查声校准器或校准级设置是否不对，确认后再按“校准”键进行下一次校准。
（6）校准结束后，按“返回”键退出校准界面，关闭声校准器，并取下声校准器。此时声暴露计已经校准好。
（三）测量
一般的噪声测量按如下步骤进行：
（1）声暴露计开机。
（2）在主界面选定设置功能，按确定键进入仪器参数设置，根据需要设定好时钟、亮度，特别是测量时间，按键使用，设定好仪器参数后，按返回键回到主界面。
（3）按确定键，进入测量待机界面。

四、HY106个人声暴露计的佩戴说明
1.肩膀与头盔上的佩戴：衡仪HY106个人声暴露计采用标称直径6.35mm的驻极体传声器，配备长0.8m的延伸电缆，电缆上配有夹头，方便将测量传声器佩带在被测人的肩膀上或头盔上。
2.腰上和口袋的佩戴：HY106声级计结构设计小巧坚固，仪器上装有皮带夹，仪器也可佩带在被测人的腰上，还可直接放在裢袋里或口袋里，特别方便现场使用和随身携带。

*附表：声仪HY106系列个人声暴露计配置表（客户可根据需要选配，详请咨询）

配置号	精度等级	传声器型号	测量范围	交换率	备注
HY106	2级	HY247	60 dBA～145 dBA	3
HY106A	2级	HY247	60 dBA～145 dBA	3、4．5可设定
HY106B	2级	HY247	60 dBA～145 dBA	3、4．5可设定	防爆型
HY106C	2级	HY205	35 dBA～130 dBA	3
HY106D	2级	HY205	35 dBA～130 dBA	3、4．5可设定
HY106E	2级	HY205	35 dBA～130 dBA	3、4．5可设定	防爆型
