    智能新型传递矩阵法吸声系数隔声量测量系统AHAI1032

    产品型号: AHAI1032
    品  牌: 智能
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地: 浙江宁波宁波市
    更新日期: 2024-12-06
    详细信息
     品牌:智能  型号:AHAI1032  加工定制:否
     测量范围:全频  外形尺寸:-- mm 重量:-- ㎏
     用途:应用于汽车内饰、家装内饰、高校  重复性误差:<0.1  重量:-- ㎏

    智能新型传递矩阵法吸声系数隔声量测量系统AHAI1032

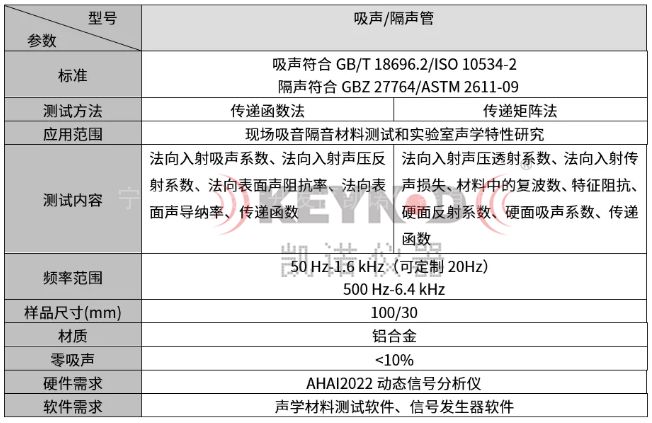

    AHAI1032智能新型传递矩阵法吸声隔声量测量系统由AHAI2022型动态信号分析仪、AHAI2060/AHAI2061阻抗管和AHAI5401传声器组(4个)、分析主机和分析软件组成,符合GB/T18696.2-2002和ISO10534-2:1998标准。AHAI1032吸声隔声量测量系统也适用传递函数法测试,传递矩阵法和传递函数法的测试内容略有不同,详见下表:


    一、传递矩阵法、传递函数法的优势:

    智能新型传递矩阵法(传递函数法)吸声隔声量测量系统AHAI1032与传统的驻波比法相比,测试效率提高,能够一次性测量整个频段的吸声系数和隔声量,并可以保存测量和曲线。自动测量整个测试频段的吸声系数、声阻抗率、声反射因数、声导纳率、隔声量等,一次测量相当于用驻波比发测200次的平均值,可用于实验室及现场材料测试。


    二、智能新型传递矩阵法吸声隔声量测量系统AHAI1032结构概述:

    1.声源:AHAI2061系列阻抗管的声源采用特殊定制的全频带3.5”扬声器,具有频带宽,功率大等优点。扬声器与阻抗管之间有减振垫,可以有效的避免激发固体声。

    2.声源管:采用精密铝拉伸管,壁厚 9 mm,管壁刚硬光滑,隔声量大,不会被声信号激发起振动。采用高精度镗床加工内外圆,管的横截面积均匀,与试件管配合良好,保证了气密性。

    3.试件管:试件管内的后板与试件之间的空腔距离可以调节,并有刻度,可以满足需要一个由试件后的空气层实现的试件压力释放末端。试件管与声源管之间采用搭扣联接,方便安装及拆卸样品。

    4.测试传声器:采用经过严格相位配对的1/4“测试电容传声器,传声器的尺寸小有利测量高频时的测量准确度,尺寸小还有利于声中心的准确性。传声器与管壁之间有防振密封环,避免了固体声的影响及声泄漏。相位、频响配对可以减小传递函数的测量误差,还可降低测量频率下限。

    5.信号分析仪:采用AHAIAHAI2022型四通道噪声振动分析仪,四个通道的相位、频响一致性好,保证传递函数的测量准确性。

    6.信号发生器:含均衡器的白噪声信号发生器,每个1/3倍频段的声压级可调,保证*佳信噪比。

    三、智能新型传递矩阵法吸声隔声量测量系统AHAI1032性能指标:

    (一)测量仪器部分要求

    1.输入通道:4个

    2.输入信号类型:电压或ICP

    3.AD位数:24位

    4.动态范围:大于110dB

    5.通道一致性:幅度<0.1dB,相位<0.1度

    6.本机噪声:3μV

    7.采样频率:樶大支持384kHz

    8.测量内容:吸声系数、声反射因素、声阻抗率、声导纳率、传递函数、

    声透射系数和隔声量、特征阻抗、材料中的复波数、硬面反射系数、硬面吸声系

    数、传递函数。

    9.自动修正传声器组的幅值和相位

    10.样品尺寸(mm):100,29

    11.零吸声:<10%

    12.采集器厚度小于35mm

    13.声源频响带均衡器,100Hz~6.3kHz±1dB

    (二)1/4英寸传声器组:

    1.传感器灵敏度:4mV/Pa

    2.传感器音灵敏度差:<1dB

    3.传感器电容量:6.5pF

    4.传感器频率范围:20Hz到20kHz

    5.相位差:800Hz以下小于0.3度,800Hz以上小于f×0.0005度

    (三)软件部分

    1.CPB分析软件

    2.FFT分析软件

    3.传递函数法吸声隔声测量软件

    (四)功能指标
    1.吸声系数测量指标:法向入射吸声系数、法向入射声压反射系数、法向表面声阻抗率、法向表面声导纳率、传递函数
    2.传递损失(隔声量)测量指标:法向入射声压透射系数、法向入射传声损失、材料中的复波数、特征阻抗、硬面反射系数、硬面吸声系数、传递函数


    四、智能新型传递矩阵法吸声隔声量测量系统AHAI1032相关产品:
    AHAI1032传递矩阵法吸声系数隔声量测试系统、AHAI1031传递函数法吸声系数测试系统、AHAI1030驻波比法吸声系数测试系统AHAI1002无线建筑声学测量系统AHAI1003无线厅堂扩声特性测量系统等.

    宁波凯诺主营声级计/噪声振动分析仪器,代理产品目录如下:
    AWA5636爱华声级计:推荐AWA5636-0基本型声级计、AWA5636-2积分声级计
    AWA5661精密脉冲声级计:精度1级,脉冲功能,低噪声、高噪声测量
    AWA6228+多功能声级计:1级彩屏,统计分析、多种频谱分析功能等
    AWA6292触摸屏声级计:AWA6228+的升级版,1级4.3英寸彩色大触摸屏,存储大容量,20W快充
    AWA5688多功能声级计:2级彩屏,积分存储打印、统计分析、倍频程频谱分析等功能可选
    AWA5688防爆声级计:2级彩屏,本安防爆型,统计分析、多种频谱分析等功能可选
    YSD130/132矿用防爆声级计:对应2级/1级精度,矿用本安和本安型可选,符合新职业卫生标准
    ASV5910爱华个人声暴露计:精度1级/2级,矿用本安和本安型可选,符合新职业卫生标准。新款ASV5911噪声分析仪,AWA5912个人噪声剂量计。
    爱华无线声级计:iSV1101-1(无线建筑声学测试声级计配置)
    爱华声级计环境振动测量仪:AHAI6256多功能振动分析仪代替爱华环境振动分析仪AWA6256B+、AHAI3001工作测振仪代替爱华测振仪AWA5936、AWA6258三轴向振动分析仪
    爱华多通道噪声振动分析仪:AHAI2021多通道动态信号分析仪(单量程,ICP供电,*大通道数80)、AHAI2022多通道动态信号采集仪(多量程,支持声学、振动、变应、温度、转速等多种传感器)、AKN1001四通道噪声振动分析仪、AWA6290L爱华多通道信号分析仪等。
    爱华声级计建筑声学测量仪:爱华无线建筑声学测试AHAI1002、阻抗管吸声隔声测试系统、驻波管材料吸声测试系统等。
    智能无线建筑声学测量系统:无线建筑声学测量系统AHAI1002、AHAI1002楼板撞击声隔建筑构件隔声测量系统、AHAI1002无线建筑吸声隔声测量系统、AHAI1002船用隔声撞击声测量系统、无线厅堂扩声特性测量系统AHAI1003等
    爱华环境噪声自动监测:AWA6218J城市功能区多点环境噪声监测系统、机场周围飞机噪声监测系统、AHAI2001噪声在线监测仪/扬尘环境噪声监测仪、简易户外噪声监测单元、移动式户外噪声监测箱等
    智能简易环境噪声监测系统AHAI2001:城市功能区简易多点环境噪声监测系统、广场舞噪声显示屏、扬尘噪声在线监测系统、生产线噪声在线监测采集仪等
    声级计声学校准与测量仪器:AWA6021(1级)、AWA6021A(1级)、AWA6222A(2级)、AWA6223+(1级、4个频率点)等多种声校准器。
    国产衡仪/红声/恒升声级计:声仪/衡仪声级计、国营红声声级计、恒升声级计等
    日本理音声级计:NL-42/NL-52/NL-62型理音多功能声级计
    瑞士NTi声级计XL2音频声学分析仪/超强功能声级计
