程控式交直流耐压绝缘电阻测试仪同惠TH9320

当前位置：宁波经济技术开发区凯诺仪器有限公司 > 产品中心 > 电学检测设备 > 程控式交直流耐压绝缘电阻测试仪同惠TH9320

产品型号：

TH9320

品牌：

同惠

价格电议,您可以向供应商询价得到该产品价格

所在地：

浙江宁波宁波市

更新日期：

2025-06-16

详细信息

| 询价留言

	品牌：同惠		型号：TH9320		加工定制：否
	外形尺寸：28088428 mm		重量：12.3 kg		用途：交流耐压测试和绝缘电阻测试

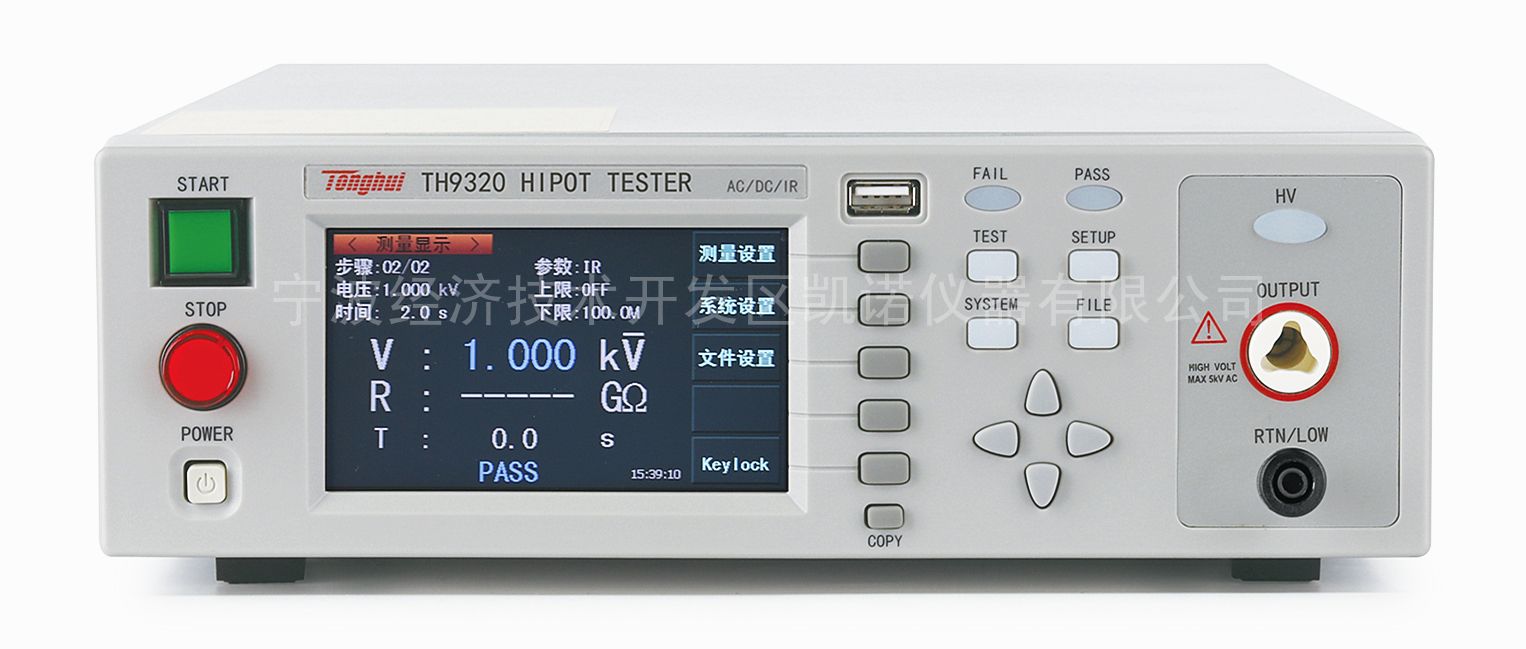

程控式交直流耐压绝缘电阻测试仪同惠TH9320

常州同惠TH9320程控式交直流耐压绝缘电阻测试仪可以提供 5kVAC/20mA 耐电压、6kVDC/10mA 耐电压、绝缘电阻测试，主要测试功能包括交流耐电压测试，直流耐电压测试，绝缘电阻测试，开短路检测，TH9320可广泛应用于家用电器、变压器、电气设备、元器件的安全性能检查。

一、程控式交直流耐压绝缘电阻测试仪同惠TH9320结构原理：
TH9320程控式交直流耐压绝缘电阻测试仪高压模块是一个 DA 基准、可控正弦发生器、AB 类功放、40～600Hz 高压变压器升压，输出电压闭环控制。 DA 基准：保证输出电压幅值可控。可控正弦发生器：在交流输出时可以设定工作在 50 或 60Hz，不再受线电压限制；线性功放：电压波形的失真度小，控制简单可靠性高。 40～600Hz 高压变压器升压：针对 DC 和绝缘电阻测试的电源纹波大的问题，测试仪器产生 600Hz 交流电源，整流后形成直流电压做为电源，保证了直流电源纹波远小于以前的调压器型老耐电压仪。输出电压闭环控制：保证负载调整率很小，测试数据可靠。

二、程控式交直流耐压绝缘电阻测试仪同惠TH9320主要产品特性：
1.耐压测试:AC: 5kV/O-20mA，DC:6kv/O-10mA
2.绝缘电阻测试:0.1M Q-10.0G Q单通道测试
3.快速放电和电弧侦测功能
4.可存储20个测试步骤，4种测试模式可任意组合
5.999.9秒内任意设定的电压上升时间，测试时间
6.针对绝缘电阻有可随意设定测试
7.等待时间480×272点，TFT-LCD显示
8.全新的面板和简洁的界面操作设计
9.可通过U盘升级仪器工作程序
10.锁键盘功能
11.PLC接口

三、程控式交直流耐压绝缘电阻测试仪同惠TH9320的主要技术参数：

型号		TH9320
耐压测试
输出电压	AC	0.05— 5.00kV±(2%读数+5个字)，频率50Hz、60Hz可面板选择
	DC	0.05— 6.00kV±(2%读数+5个字)
	电压调整率	≤(1%- 5V)（额定功率）
电流测试范围	AC	0.000mA - 20.00mA ±(2%读数+2个字)
	DC	0uA - 10.00mA ±(2%读数+2个字)
	快速放电功能	测试结束后自动放电（DCW）
绝缘电阻测试
输出电压		0.10kV-1.00kV±(2%读数+2V)
电阻测试范围		0.1MΩ-10.0GΩ
电阻测试精度	500V-1000V	1MΩ-1000MΩ ±(5%读数+2个字) 1000MΩ-9999MΩ ±(10%读数+2个字)
	100V-500V	1MΩ-1000MΩ ±(10%读数+2个字)
放电功能		测试结束后自动放电
电弧侦测
测量范围	AC	1- 9级（出厂默认值为5）（对应电流 20mA、18mA、16mA、14mA、12mA、10mA、7.7mA、5.5mA、2.8mA）
	DC	1- 9级
一般参数
存储器		20个测试文件,每个文件可存储20个测试步骤
电压上升时间		0.1s - 999.9s
测试时间设定(AC/DC)		0.2s - 999.9s
电压下降时间		0.1s - 999.9s
等待时间(IR)		0.2s - 999.9s
时间精度		±(1%+0.1s)
标配		HANDLER，RS232，USBDRV（电脑接口），USBHOST(系统升级接口)
