艾诺直流测试电源AN50系列

当前位置：宁波经济技术开发区凯诺仪器有限公司 > 产品中心 > 电学检测设备 > 艾诺直流测试电源AN50系列

产品型号：

AN50系列

品牌：

艾诺

价格电议,您可以向供应商询价得到该产品价格

所在地：

浙江宁波宁波市

更新日期：

2025-06-16

详细信息

| 询价留言

品牌：艾诺	加工定制：否	型号：AN50系列
输出电流：见参数表 A	输入电压：220/380 V	输出电压：见参数表 V
输出功率：zui大30K W	显示位数：4位	显示精度：见参数表

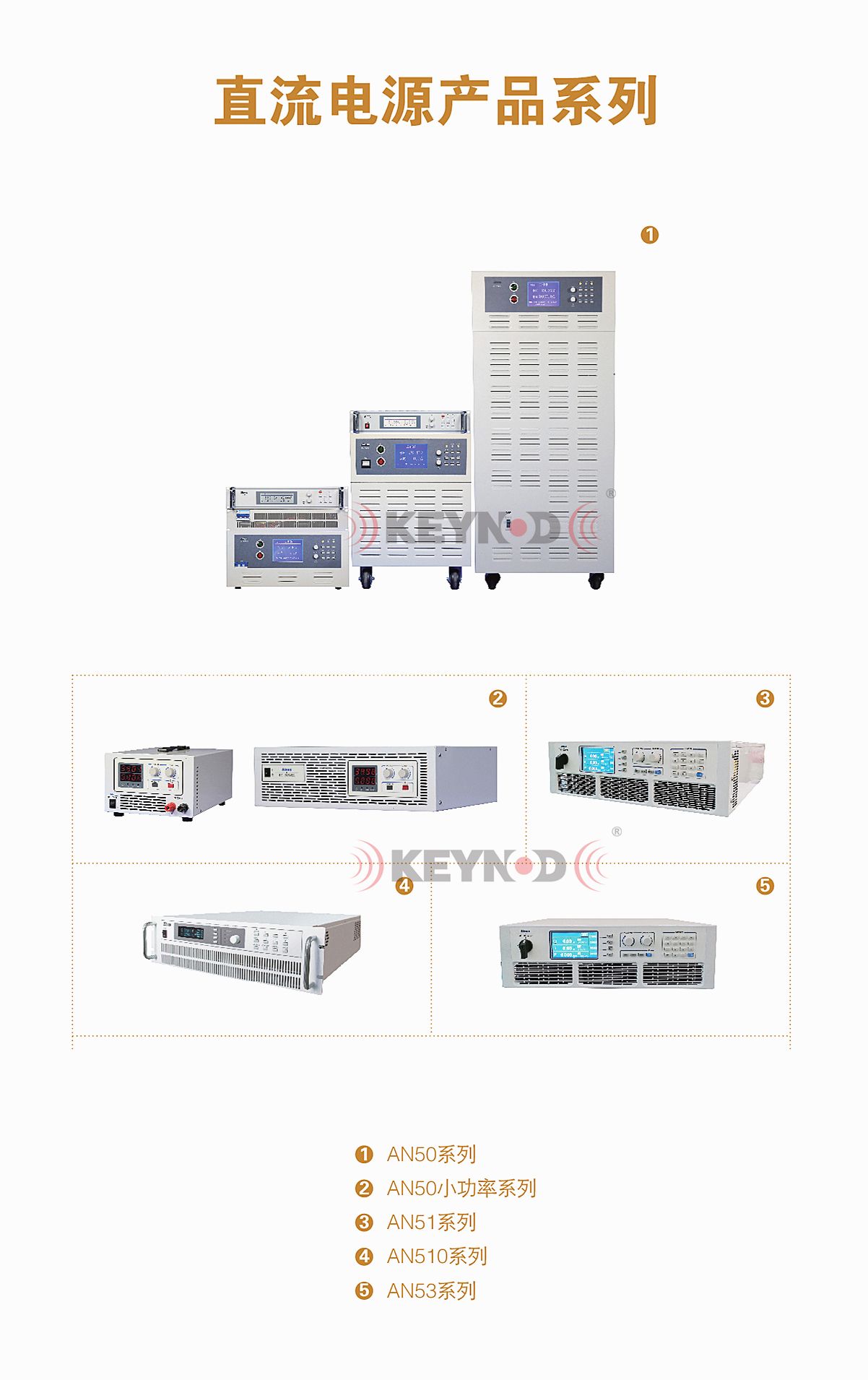

艾诺直流测试电源AN50系列

一、宁波艾诺直流测试电源AN50系列应用行业及具体应用：
1.电动工具行业：手持式电钻性能测试，替代蓄电池、为电钻性能测试供电，且具有恒流恒压功能，能够模拟亏电和满电状态。
2.新能源汽车行业：电机和控制器性能测试，提供程控恒压恒流供电，可模拟亏电和满电状态，测试电机和控制器性能。
3.电机行业：电机磁瓦充磁、退磁应用，提供稳定可调节的电压、电流，提升产品合格率。
4.熔断器、保险丝行业：熔断器、保险丝测试，提供定电流+序列测试功能，满足客户在一定时间内输入固定电流给保险丝或者熔断器。

二、艾诺直流测试电源AN50系列产品特性：
AN50系列直流测试电源，采用电压模式PWM控制和IGBT高频全桥变换技术，动态响应快，过流能力强，输出纹波低。具有体积小，重量轻，噪声低，效率高，操作简单等优点。具体特性如下：
1.恒电压、恒电流两种工作模式。
2.采用高频PWM和全桥变换技术，整机效率高。
3.高功率密度设计，主要机型兼顾标准机柜，便于在各种场合使用。
4.LCD显示，操作直观，使用方便。
5.10组非易失性快捷参数组保存和读取。
6.优良的输出稳定性：源电压效应<0.2%，负载效应<0.2%，温漂<0.04%。
7.输出引线压降补偿功能，保证大电流下的终端电压准确性。

三、艾诺直流测试电源AN50系列的主要规格参数与指标：
1.0-35V直流稳压电源技术参数：

产品型号		AN50402S(AN50402T)	AN50403S(AN50403T)	AN50405	AN50410
输入		单相220V±22V，50Hz±5Hz (三相三线 380V±40V,50Hz±5Hz)		三相三线 380V±40V，50Hz±5Hz
输出	电压	0V-35V
	电流	0-200A	0-300A	0-500A	0-1000A
	功率	0-6kW	0-9kW	0-15kW	0-30kW
显示方式		LCD显示，电压电流四位显示
设置精度（编程精度）	电压	（15V-35V）：≤±1%；（0-15V）：≤±1%±1V
	电流	≤±1%（读数+量程）
测量精度(回读精度）	电压	（15V-35V）：≤±1%；（0-15V）：≤±1%±1V
	电流	≤±1%（读数+量程）
纹波与噪声20Hz-20MHz	Vrms	80mV	120mV	160mV
	Vpp	300mV	500mV	800mV
源效应		±0.1%
负载效应		±0.2%
噪声		≤55db(A)	65db（A）	≤65db(A)	≤70db(A)
效率		≥ 0.85
过载性能		100%<额定电流≤110%，延迟5S保护；额定电流>110%，立即保护		105%<额定电流≤200%，延迟5S保护；额定电流>200%，立即保护
保护功能		输入缺相保护（三相），输入过欠压、输出过欠压、过流、过热、短路保护，限流保护
瞬态响应时间‚		满足GJB572A图13的要求 ≤10ms
*大引线压降补偿		4V
通信功能		RS232（标配）/RS485（选配）
记忆功能		10组记忆存储，掉电记忆功能
序列测试功能		5组序列测试，每组10步设置，每步3种工作模式，*大3000次循环		暂无此功能
模拟接口		启动、停止、报警、0-5V或者0-10V模拟控制输出			暂无此功能
温漂ƒ		0.04%Vmax/℃
时漂„		0.3%Vmax
工作环境		室内型；工作温度0℃-40℃，相当湿度10-95%
体积W×H×D（mm）		441×88.9×630 （19寸标准机箱2U高度）	480×225×620 （蓝屏）	440×600 (加轮子) ×660	540×1230（加轮子）×670
重量		20kg	55kg	90kg	180kg
备注		编程精度/回读精度的测试条件为（25℃±5℃）； ‚为负载从100%变化到50%或反向变化，输出电压恢复到“额定值±误差 ”以内所需的时间 ƒ温漂：在电源使用环境温度范围内由环境温度变化引起的输出电压的变化率 „时漂：电源连续工作时间大于8个小时引起的输出电压的变化率

2.0-60v直流稳压技术参数：

产品型号		AN50502S（AN50502T）	AN50503S（ AN50503T）	AN50505	AN50510
输入		单相220V±22V，50Hz±5Hz （三相三线 380V±40V，50Hz±5Hz）		三相三线 380V±40V，50Hz±5Hz
输出	电压	0V-60V
	电流	0-100A	0-150A	0-250A	0-500A
	功率	0-6kW	0-9kW	0-15kW	0-30kW
显示方式		LCD显示，电压电流四位显示
设置精度（编程精度）	电压	（15V-60V）：≤±1%；（0-15V）：≤±1%±1V
	电流	≤±1%（读数+量程）
测量精度(回读精度）	电压	（15V-60V）：≤±1%；（0-15V）：≤±1%±1V
	电流	≤±1%（读数+量程）
纹波与噪声20Hz-20MHz	Vrms	80mV	180mV	280mV
	Vpp	300mV	750mV	1200mV
源效应		±0.2%
负载效应		±0.2%
噪声		≤55db(A)	65db（A）	≤65db(A)	≤70db(A)
效率		≥ 0.85
过载性能		100%<额定电流≤110%，延迟5S保护；额定电流>110%，立即保护		105%<额定电流≤200%，延迟5S保护；额定电流>200%，立即保护
保护功能		输入缺相保护（三相），输入过欠压、输出过欠压、过流、过热、短路保护，限流保护
瞬态响应时间‚		满足GJB572A图13的要求 ≤10ms
*大引线压降补偿		4V
通信功能		RS232（标配）/RS485（选配）
记忆功能		10组记忆存储，掉电记忆功能
序列测试功能		5组序列测试，每组10步设置，每步3种工作模式，*大3000次循环		暂无此功能
模拟接口		启动、停止、报警、0-5V或者0-10V模拟控制输出			暂无此功能
温漂ƒ		0.04%Vmax/℃
时漂„		0.3%Vmax
工作环境		室内型；工作温度0℃-40℃，相当湿度10-95%
体积W×H×D（mm）		441×88.9×630 （19寸标准机箱2U高度）	480×225×620 （蓝屏）	440×600 (加轮子) ×660	540×1230（加轮子）×670
重量		20kg	55kg	90kg	180kg
备注		编程精度/回读精度的测试条件为（25℃±5℃）； ‚为负载从100%变化到50%或反向变化，输出电压恢复到“额定值±误差 ”以内所需的时间 ƒ温漂：在电源使用环境温度范围内由环境温度变化引起的输出电压的变化率 „时漂：电源连续工作时间大于8个小时引起的输出电压的变化率 ⑤AN50502s/03s可在出厂时定制电压范围为0-80v，功率不变

3.0-120V程控直流稳压电源技术参数：

产品型号		AN50602S	AN50603S			AN50605		AN50610
输入		单相220V±22V，50Hz±5Hz				三相三线 380V±40V，50Hz±5Hz
输出	电压	0V-120V
	电流	0-50A	0-75A			0-125A		0-250A
	功率	0-6kW	0-9kW			0-15kW		0-30kW
显示方式		LCD显示，电压电流四位显示
设置精度（编程精度）	电压	（40V-120V）：≤±1%；（1V-40V）：≤±1%±1V
	电流	≤±1%（读数+量程）
测量精度(回读精度）	电压	（40V-120V）：≤±1%；（1V-40V）：≤±1%±1V
	电流	≤±1%（读数+量程）
纹波与噪声20Hz-20MHz	Vrms	150mV		200mV			350mV
	Vpp	500mV		800mV			1200mV
源效应		±0.2%
负载效应		±0.2%
噪声		≤55db(A)			≤65db(A)			≤70db(A)
效率		≥ 0.85
过载性能		100%<额定电流≤110%，延迟5S保护；额定电流>110%，立即保护					105%<额定电流≤200%，延迟5S保护；额定电流>200%，立即保护
保护功能		输入缺相保护（三相），输入过欠压、输出过欠压、过流、过热、短路保护，限流保护
瞬态响应时间‚		满足GJB572A图13的要求 ≤10ms
*大引线压降补偿		4V
通信功能		RS232（标配）/RS485（选配）
记忆功能		10组记忆存储，掉电记忆功能
序列测试功能		5组序列测试，每组10步设置，每步3种工作模式，*大3000次循环					暂无此功能
模拟接口		启动、停止、报警、0-5V或者0-10V模拟控制输出
温漂ƒ		0.04%Vmax/℃
时漂„		0.3%Vmax
工作环境		室内型；工作温度0℃-40℃，相当湿度10-95%
体积W×H×D（mm）		441×88.9×630 （19寸标准机箱2U高度）			480×225×620 （蓝屏）		440×600 (加轮子) ×660）	550×1200×660(加轮子高及防护罩)
重量		20kg			55kg		90kg	240kg
备注		编程精度/回读精度的测试条件为（25℃±5℃）； ‚为负载从100%变化到50%或反向变化，输出电压恢复到“额定值±误差 ”以内所需的时间 ƒ温漂：在电源使用环境温度范围内由环境温度变化引起的输出电压的变化率 „时漂：电源连续工作时间大于8个小时引起的输出电压的变化率 ⑤AN50602s/03s可在出厂时定制电压范围为0-150v，功率不变

4.0-330V程控直流稳压电参数：

产品型号		AN50702S	AN50703S	AN50705	AN50710
输入		单相220V±22V，50Hz±5Hz		三相三线 380V±40V，50Hz±5Hz
输出	电压	0V-330V
	电流	0-20A	0-30A	0-50A	0-100A
	功率	0-6kW	0-9kW	0-15kW	0-30kW
显示方式		LCD显示，电压电流四位显示
设置精度（编程精度）	电压	（100V-330V）：≤±1%；（3V-100V）：≤±1%±1V
	电流	≤±1%（读数+量程）
测量精度(回读精度）	电压	（100V-330V）：≤±1%；（3V-100V）：≤±1%±1V
	电流	≤±1%（读数+量程）
纹波与噪声20Hz-20MHz	Vrms	240mV	300mV	350mV
	Vpp	500mV	900mV	900mV
源效应		±0.2%
负载效应		±0.2%
噪声		≤55db(A)	≤65db(A)
效率		≥ 0.85
过载性能		100%<额定电流≤110%，延迟5S保护；额定电流>110%，立即保护		105%<额定电流≤200%，延迟5S保护；额定电流>200%，立即保护
保护功能		输入缺相保护（三相），输入过欠压、输出过欠压、过流、过热、短路保护，限流保护
瞬态响应时间‚		满足GJB572A图13的要求 ≤10ms
*大引线压降补偿		15V
通信功能		RS232（标配）/RS485（选配）
记忆功能		10组记忆存储，掉电记忆功能
序列测试功能		5组序列测试，每组10步设置，每步3种工作模式，*大3000次循环		暂无此功能
模拟接口		启动、停止、报警、0-5V或者0-10V模拟控制输出
温漂ƒ		0.04%Vmax/℃
时漂„		0.3%Vmax
工作环境		室内型；工作温度0℃-40℃，相当湿度10-95%
体积W×H×D（mm）		441×177.8×550	441×177.8×550	550×1200×660(加轮子高及防护罩)
重量		50kg	50kg	90kg
备注		编程精度/回读精度的测试条件为（25℃±5℃）； ‚为负载从100%变化到50%或反向变化，输出电压恢复到“额定值±误差 ”以内所需的时间 ƒ温漂：在电源使用环境温度范围内由环境温度变化引起的输出电压的变化率 „时漂：电源连续工作时间大于8个小时引起的输出电压的变化率

5.0-630V程控直流稳压电源参数：

产品型号		AN50805	AN50810
输入		三相三线 380V±40V，50Hz±5Hz
输出	电压	0-630V
	电流	0-25A	0-50A
	功率	0-15kW	0-30kW
显示方式		LCD显示，电压电流四位显示
设置精度（编程精度）	电压	（100V-630V）：≤±0.5%；（6V-100V）：≤±0.5%±1V
	电流	≤±0.5%（读数+量程）
测量精度(回读精度）	电压	（100V-630V）：≤±0.5%；（6V-100V）：≤±0.5%±1V
	电流	≤±0.5%（读数+量程）
纹波与噪声20Hz-20MHz	Vrms	200mV
	Vpp	800mV
源效应		±0.2%
负载效应		±0.2%
噪声		≤65db(A)	≤70db(A)
效率		≥ 0.85
过载性能		100%<额定电流≤125%，延迟5min保护； 125%<额定电流≤200%，延迟30s保护；
保护功能		输入缺相保护（三相），输入过欠压、输出过欠压、过流、过热、短路保护，限流保护
瞬态响应时间‚		满足GJB572A图13的要求 ≤10ms
*大引线压降补偿		15V
通信功能		RS232（标配）/RS485（选配）
记忆功能		10组记忆存储，掉电记忆功能
温漂ƒ		0.04%Vmax/℃
时漂„		0.3%Vmax
工作环境		室内型；工作温度0℃-40℃，相当湿度10-95%
体积W×H×D（mm）		550×1200×660(加轮子高及防护罩)
重量		240kg
备注		编程精度/回读精度的测试条件为（25℃±5℃）； ‚为负载从100%变化到50%或反向变化，输出电压恢复到“额定值±误差 ”以内所需的时间 ƒ温漂：在电源使用环境温度范围内由环境温度变化引起的输出电压的变化率 „时漂：电源连续工作时间大于8个小时引起的输出电压的变化率
