    DAC-LST-3C叠片定子铁芯磁性测试装置使用说明

    2025-10-29 12:13:25  来源：宁波经济技术开发区凯诺仪器有限公司

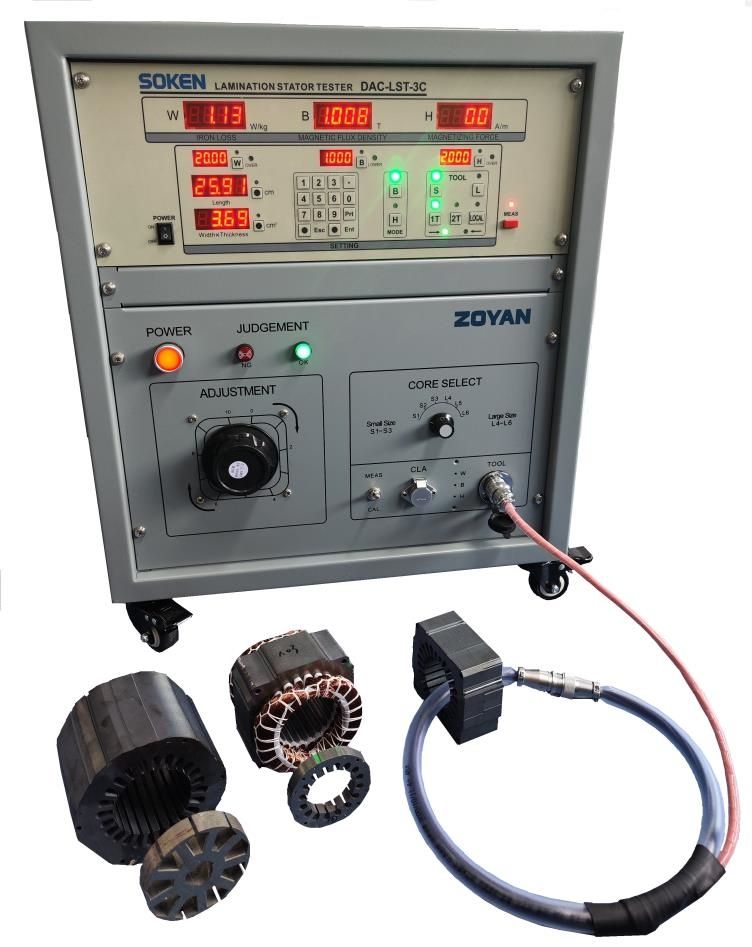

    DAC-LST-3C叠片定子铁芯磁性测试装置是用于电机、马达等叠片定子铁芯的性能测试。本装置通过施加励磁磁场，来获得定子铁芯的三个重要参数铁损（W）、磁通密度（B）、磁化强度（H），借此来分析和判定定子铁芯的性能。此外，本装置使用操作灵活、方便，数据处理功能齐全，随机配有可应用分析软件。

    DAC-LST-3C叠片定子铁芯磁性测试装置使用说明如下：
    1.测试准备：
    首先，根据铁芯来确定其磁路长和截面积，可以根据铁芯原设计图纸来确定这2个参数，也可通过计算得到数据。
    2.参数设定：
    先开“电源励磁部分”的电源（16），再开“显示控制部分”的电源（9），若是开机，一开始会有开机画面提示（闪亮所有数码管和LED，并伴有蜂鸣器鸣叫，若连接串口微型打印机，按“Prt”键 ，会打印输出仪器信息和当前测试铁芯的信息）。然后依次设定Length（7）和Wid×Thick（8），报警值W（4）、B（5）、H（6），选定B-H模式（11），设定规格（12）、选择圈数（13）。
    3.测试过程：
    按下“MEAS”（14），顺时针调节励磁调节旋钮（17）施加励磁磁场，若连接串口微型打印机，可按（10）中“Prt”键来打印当前的测试数据。当数据处于设定的报警区域时，蜂鸣器鸣叫，对应报警数值的LED点亮，“电源励磁部分”的NG灯点亮（15）。
    4.测试结束：
    逆时针调节励磁调节旋钮（17）减小励磁磁场至*小，按“MEAS”（14），关掉“显示控制部分”的电源（9），再关掉“电源励磁部分”的电源（16）。
    *若要连续测试，先逆时针调节励磁调节旋钮（17）减小励磁磁场至*小，关掉“MEAS”（14），然后换掉测试铁芯即可，然后重复上面的测试过程。
