HY139多功能声级计测量操作说明

湖南衡仪HY139多功能声级计是采用数字信号处理和网络技术的一种新型触摸屏噪声测量仪器，设计用于测量各类噪声的频率计权和时间计权声压级、等效连续声级、暴露声级、统计声级等多种声学评价量，它具有积分平均、并行测量、统计分析、24h测量、1/1倍频程、1/3倍频程和室内噪声等7种工作模式供用户选择，同时仪器还提供了低频A频率计权，用于二次辐射噪声测量。该款仪器的主要操作说明如下：

一、普通声级计测量
HY139多功能声级计的主界面处于普通声级计模式，能测量LAF、LAFmax、LAFmin，如需重新测量*大值和*小值时，按电源键（“复位”键）复位即可。

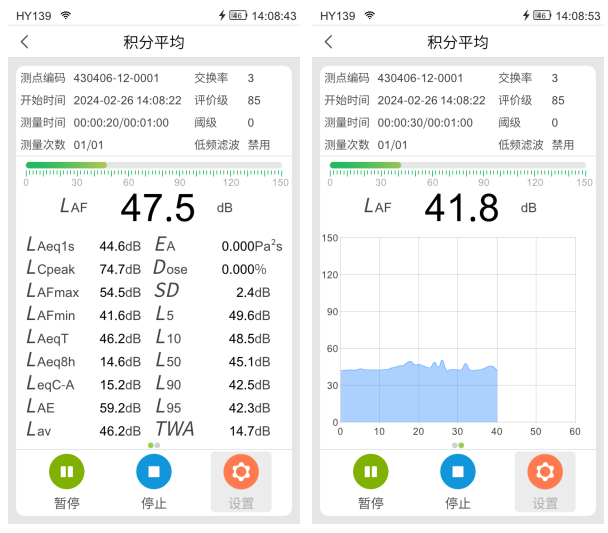

二、积分平均模式
（1）设置

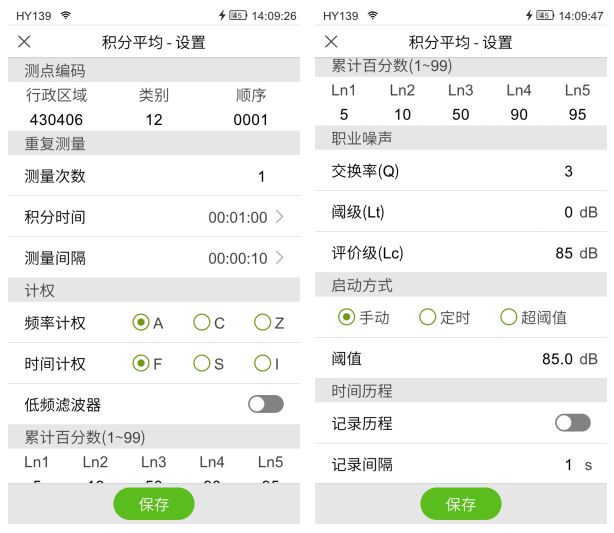

在积分平均界面，按“设置”键（功能键2）进入积分平均的设置，主要有“测点编码、积分时间、计权、重复测量、统计声级、交换率、启动方式和历程记录”等设置。操作如下：按“上/下箭头”键移至修改项，按“修改”键（功能键1）进入，按“左/右箭头”键移动光标，按“上/下箭头”键修改数值或方式，设置完毕后，按“确定”键（功能键1）保存并返回。

注意：
1、“积分时间”如设置为00:00:00，则表示积分时间设置为“99:59:59”。
2、“启动方式”项启动方式设置后，积分平均界面中左下方启动处有相应标志，设置为“阈值”，标志为，设置为“定时”，标志为，设置为“手动”，无标志。还有设置启动为“阈值”，在积分平均界面，按“启动”键后才有开始。
3、当选中计权中“Low（√）”，则进入低频测量（16Hz～200Hz），用于二次辐射噪声测量。
（2）测量
a) 长按电源键开机，进入主界面。
b) 选中“模式”项，按“确定”键（功能键1）进入测量模式，选择“积分平均”，按“确定”键进入积分平均测量界面。
c) 按4.9.2.1方法设置好“测点编码、积分时间、计权、重复测量、统计声级、交换率和启动方式”等参数。如无规定，则频率计权选择“A”计权，时间计权选择“F”计权，如被测噪声变化很快，则时间计权可选择“S”计权。
d) 按“启动”键启动测量，在测量的过程中，按“上/下箭头”键查看等效连续声级、时间计权瞬时声级、C频率计权峰值声级、1s等效连续声级、时间计权声级*大值、时间计权声级*小值、归一化8h平均声级、声暴露级、声暴露、噪声剂量、测量持续时间和测量流逝时间。
e) 如果显示器右中端显示过载标志“”，则表明被测声级已超过了声级计量程的上限，如果显示器的右中端显示欠量限标志“”，则表明被测声级已低于声级计级量程的下限。
f) 积分时间到自动停止测量或手动中止测量，声级计进入测量结果显示界面，此时可查看测量结果，也可打印测量结果。
g) 按“返回”键（电源键）返回到积分平均界面，进行下一次测量。
h) 测量完毕后，退回到主界面，建议再用声校准器检查声级计的灵敏度，以确保测量数据的准确可靠。
i) 关机

注意：“重复测量”设置中总次数为2次及以上时，声级计完成一次测量后，自动根据设置进行下一次测量。

三、统计分析模式
（1）设置

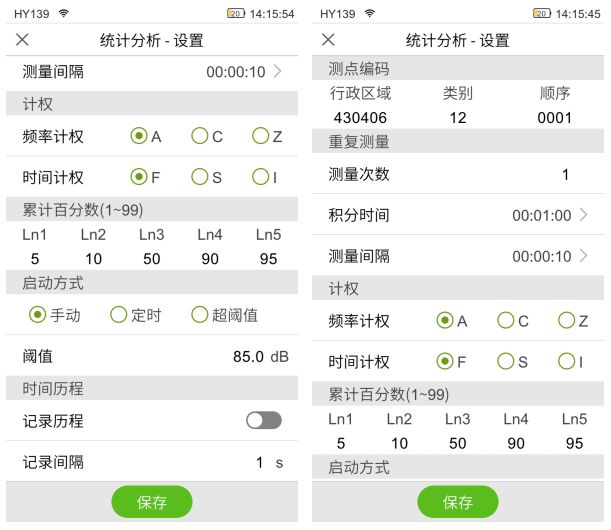

在统计分析界面，按“设置”键（功能键2）进入统计分析的设置。主要有“测点编码、积分时间、统计声级、重复测量、启动方式和历程记录”参数设置。操作如下：通“上/下箭头”键移至修改项，按“修改”键（功能键1）进入，“左/右箭头”键移动光标，“上/下箭头”键修改数值或方式，设置完毕后，按“确定”键（功能键1）保存并返回。

注意：
1、“积分时间”如设置为00:00:00，则表示积分时间设置为“99:59:59”。
2、“启动方式”项启动方式设置后，积分平均界面中左下方启动处有相应标志，设置为“阈值”，标志为，设置为“定时”，标志为，设置为“手动”，无标志。另外，设置启动为“阈值”，在测量界面，必须先按“启动”键后才有开始。
（2）统计分析模式下测量
a) 长按电源键开机，进入主界面。
b) 选中“模式”项，按“确定”键（功能键1）进入测量模式，选择“统计分析”，按“确定”键进入统计分析测量界面。
c) 按4.9.3.1方法设置好“测点编码、积分时间、统计声级、重复测量、启动方式和历程记录”参数。

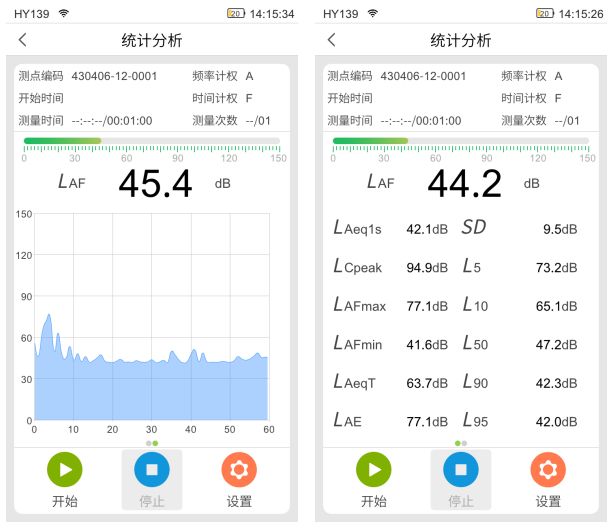

d) 按“启动”键启动测量，在测量的过程中，按“上/下箭头”键查看LAeqT 、LAF、LAeq1s、LAFmax、LAFmin、LAE、SD、LN和Tm等测量值。
e) 如果显示器右中端显示过载标志“”，则表明被测声级已超过了声级计量程的上限，如果显示器的右中端显示欠量限标志“”，则表明被测声级已低于声级计级量程的下限。
f) 积分时间到自动停止测量或手动中止测量，声级计进入测量结果显示界面，此时可查看测量结果，也可打印测量结果。
g) 按“返回”键（电源键）返回到统计分析界面，进行下一次测量。
h) 测量完毕后，退回到主界面，建议再用声校准器检查声级计的灵敏度，以确保测量数据的准确可靠。
i) 关机

注意：统计分析模式仅有A频率计权和F时间计权。

四、24小时测量
（1）设置

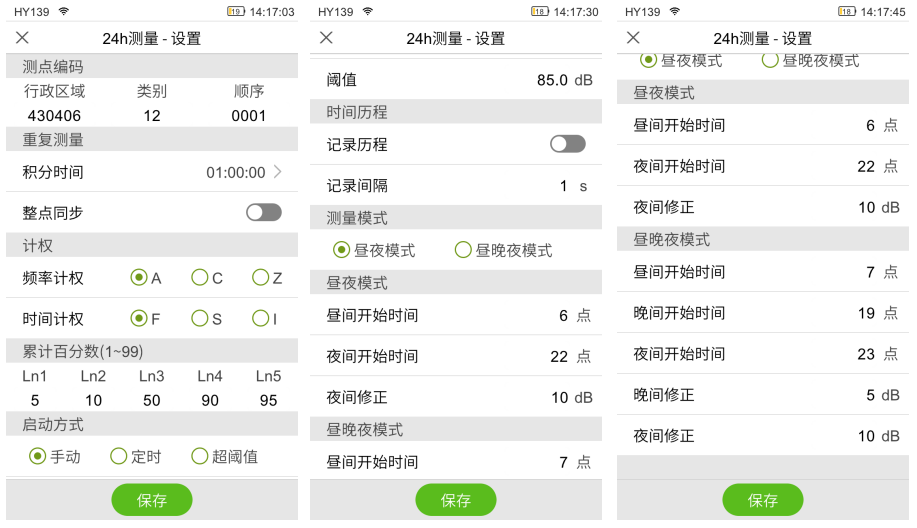

在24h测量界面，按“设置”键（功能键2）进入统计分析的设置。主要有“测点编码、积分时间、统计声级、同步、启动方式、历程记录和模式”等参数设置。操作如下：通“上/下箭头”键移至修改项，按“修改”键（功能键1）进入，“左/右箭头”键移动光标，“上/下箭头”键修改数值或方式，设置完毕后，按“确定”键（功能键1）保存并返回。

注意：
1、“积分时间”如果设置为00:00:00或大于1小时，均强制限定为1小时。
2、“同步”为自第-次测量后，后面每次测量开始时间都是整点测量。“不同步”为后面每一次测量时间的“分、秒”都与第-次测量时间的“分、秒”相同。
（2）测量
a) 长按电源键开机，进入主界面。
b) 选中“模式”项，按“确定”键（功能键1）进入测量模式，选择“24h测量”，按“确定”键进入24h测量测量界面。
c) 按4.9.4.1方法设置好“测点编码、积分时间、统计声级、同步、启动方式、历程记录和模式”参数。

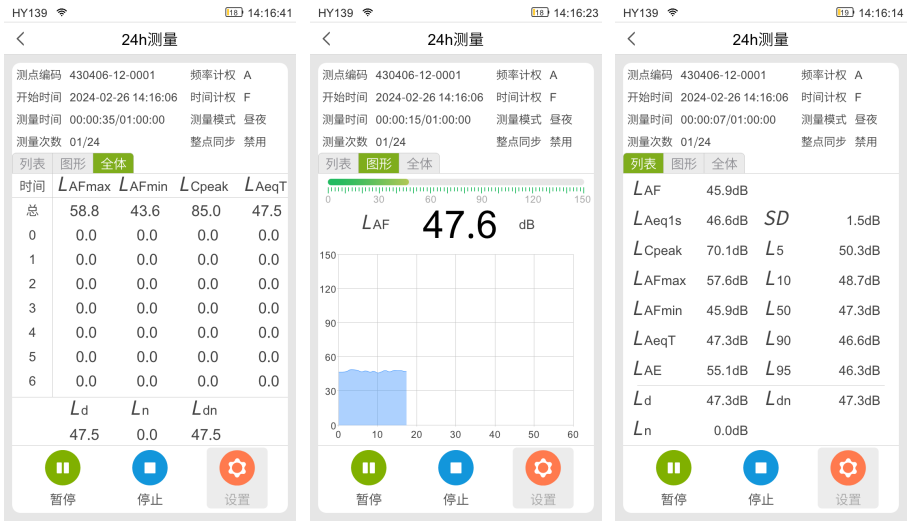

d) 按“启动”键开始第1组测量，在测量的过程中，按“上/下箭头”键查看LAeqT 、LAF、LAeq1s、LAFmax、LAFmin、LAE、SD、LN和Tm等测量值。
e) 如果显示器右中端显示过载标志“”，则表明被测声级已超过了声级计量程的上限，如果显示器的右中端显示欠量限标志“”，则表明被测声级已低于声级计级量程的下限。
f) 积分时间到自动完成第1组测量，声级计进入24h测量结果界面，此时可查看第-组测量结果。
g) 待第2组测量时间到，仪器自动启动第2组测量。
h) 直到24组测量完毕，在测量结果界面，可选择查看和打印。
i) 按“返回”键（电源键）返回24h测量测量界面，进行下一次测量。
j) 测量完毕后，退回到主界面，建议再用声校准器检查声级计的灵敏度，以确保
测量数据的准确可靠。
k)关机。

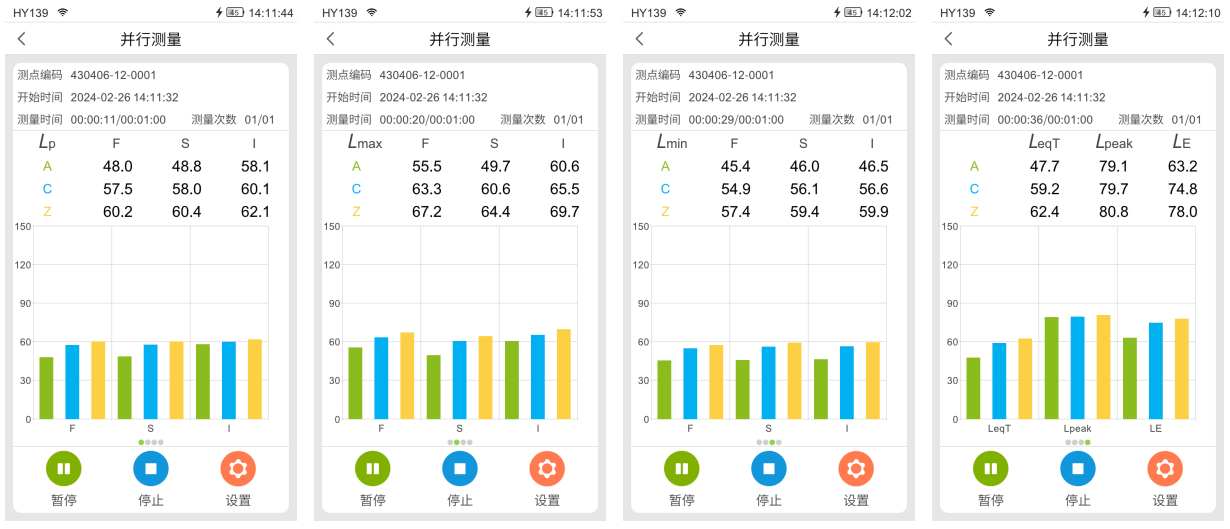

五、并行测量模式
（1）设置

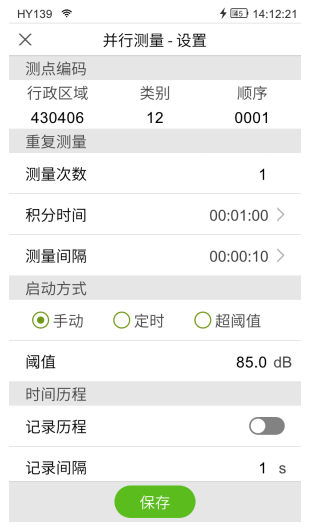

在并行测量界面，按“设置”键（功能键2）进入并行测量的设置。主要有“测点编码、积分时间、重复测量、启动方式和历程记录”等参数设置。操作如下：按“上/下箭头”键移至修改项，按“修改”键（功能键1）进入，“左/右箭头”键移动光标，“上/下箭头”键修改数值或方式，设置完毕后，按“确定”键（功能键1）保存并返回。

（2）测量
a)长按电源键开机，进入主界面。
b)选中“模式”项，按“确定”键（功能键1）进入测量模式，选择“并行测量”，按“确定”键进入并行测量界面。
c)按4.9.5.1方法设置好“测点编码、积分时间、重复测量、启动方式和历程记录”等参数。
d)按“启动”键启动测量，在测量的过程中，按“上/下箭头”键查看时间计权瞬时声级、瞬时声级*大值、瞬时声级*小值、等效连续声级、峰值声级、声暴露级、测量持续时间和测量流逝时间。
e)积分时间到自动停止测量或手动中止测量，声级计进入测量结果显示界面，此时可查看测量结果，也可打印测量结果。
f)按“返回”键（电源键）返回到并行测量界面，进行下一次测量。
h)测量完毕后，退回到主界面，建议再用声校准器检查声级计的灵敏度，以确保测量数据的准确可靠。
g)关机。

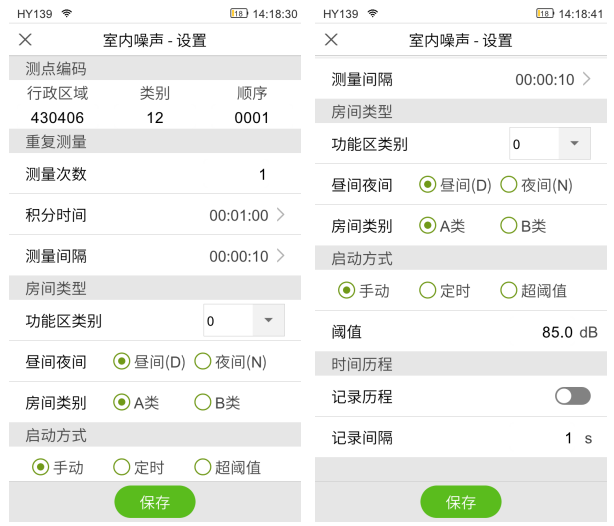

六、室内噪声模式
（1）设置
在室内噪声界面，按“设置”键（功能键2）进入室内噪声测量的设置，主要有“测点编码、积分时间、房间类型、重复测量、启动方式和历程记录”等参数设置。操作如下：按“上/下箭头”键移至修改项，按“修改”键（功能键1）进入，“左/右箭头”键移动光标，“上/下箭头”键修改数值或方式，设置完毕后，按“确定”键（功能键1）保存并返回。

（2）测量
a)长按电源键开机，进入主界面。
b)选中“模式”项，按“确定”键（功能键1）进入测量模式，选择“室内噪声”，按“确定”键进入室内噪声测量界面。
c)按4.9.6.1方法设置好“测点编码、积分时间、房间类型、重复测量、启动方式和历程记录”参数。

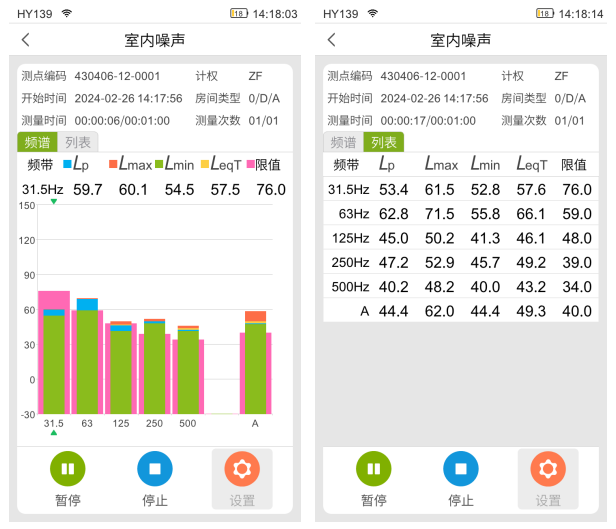

d)按“启动”键启动测量，在测量的过程中，按“上/下箭头”键查看31.5Hz、63Hz、125Hz、250Hz、500Hz频带声压级、*大值、*小值和A计权声级、*大值、*小值以及Tm测量值。
e)积分时间到自动停止测量或手动中止测量，声级计进入测量结果显示界面，此时可查看测量结果，也可打印测量结果。
f)按“返回”键（电源键）返回到室内噪声测量界面，进行下一次测量。
g)测量完毕后，退回到主界面，建议再用声校准器检查声级计的灵敏度，以确保测量数据的准确可靠。
h)关机。

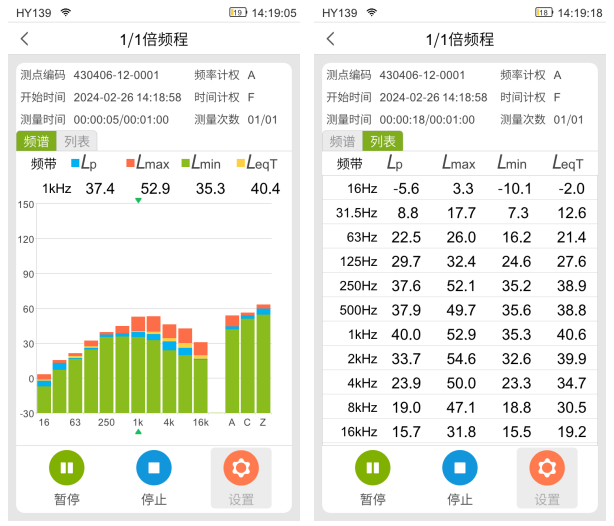

七、1/1倍频程模式
（1）设置

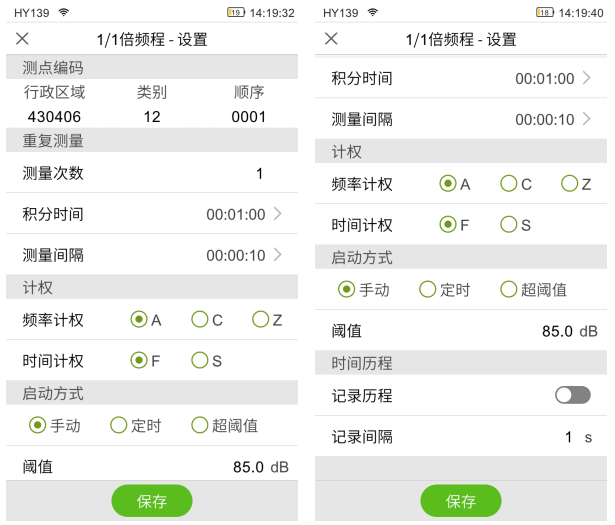

在倍频程界面，按“设置”键（功能键2）进入倍频程的设置。
操作如下：按“上/下箭头”键移至修改项，按“修改”键（功能键1）进入，“左/右箭头”键移动光标，“上/下箭头”键修改数值或方式，设置完毕后，按“确定”键（功能键1）保存并返回。

（2）测量
a)长按电源键开机，进入主界面。
b)选中“模式”项，按“确定”键（功能键1）进入测量模式，选择“1/1倍频程”，按“确定”键进入1/1倍频程测量界面。
c)按4.9.7.1方法设置好“测点编码、积分时间、计权、重复测量、启动方式和历程记录”等参数。如无规定，则频率计权选择“A”计权，时间计权选择“F”计权，如被测噪声变化很快，则时间计权可选择“S”计权。
d)按“启动”键启动测量，在测量的过程中，按“上/下箭头”键查看11个频带（16Hz、31.5Hz、63Hz、125Hz、250Hz、500Hz、1kHz、2kHz、4kHz、8kHz和16kHz）以及A、C、Z计权下等效连续声级、*大值、*小值以及Tm测量值。
e)积分时间到自动停止测量或手动中止测量，声级计进入测量结果显示界面，此时可查看测量结果，也可打印测量结果。
f)按“返回”键（电源键）返回到室内噪声测量界面，进行下一次测量。
g)测量完毕后，退回到主界面，建议再用声校准器检查声级计的灵敏度，以确保测量数据的准确可靠。

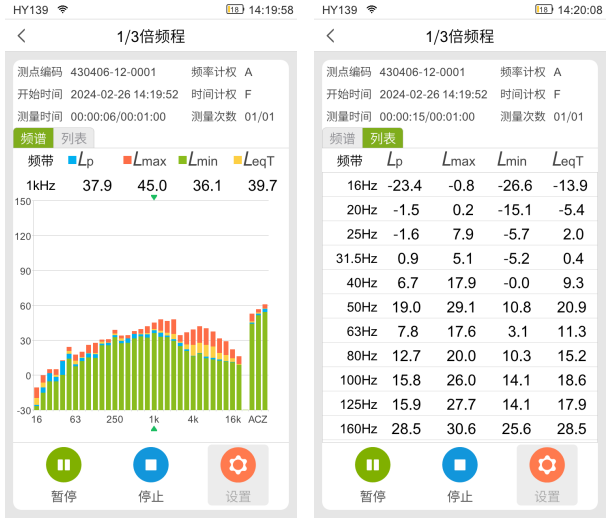

八、1/3倍频程模式
（1）设置
在1/3倍频程界面，按“设置”键（功能键2）进入1/3倍频程的设置，主要有“测点编码、积分时间、计权、重复测量、启动方式和历程记录”等参数设置。操作如下：按“上/下箭头”键移至修改项，按“修改”键（功能键1）进入，“左/右箭头”键移动光标，“上/下箭头”键修改数值或方式，设置完毕后，按“确定”键（功能键1）保存并返回。
（2）测量
a)长按电源键开机，进入主界面。
b)选中“模式”项，按“确定”键（功能键1）进入测量模式，选择“1/3倍频程”，按“确定”键进入1/3倍频程测量界面。
c)按4.9.8.1方法设置好“测点编码、积分时间、计权、重复测量、启动方式和历程记录”参数。如无规定，则频率计权选择“A”计权，时间计权选择“F”计权，如被测噪声变化很快，则时间计权可选择“S”计权。
d)按“启动”键启动测量，在测量的过程中，按“上/下箭头”键查看32个频带（16Hz、20Hz、25Hz、31.5Hz、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1kHz、1.25kHz、1.6kHz、2kHz、2.5kHz、3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz、12.5kHz、16kHz和20kHz）以及A、C、Z计权下等效连续声级、*大值、*小值以及Tm测量值。
e)积分时间到自动停止测量或手动中止测量，声级计进入测量结果显示界面，此时可查看测量结果，也可打印测量结果。
f)按“返回”键（电源键）返回到室内噪声测量界面，进行下一次测量。
g)测量完毕后，退回到主界面，建议再用声校准器检查声级计的灵敏度，以确保测量数据的准确可靠。
