撞击球在建筑声学测试中的应用与使用方法

2023-12-12 15:07:06 来源：宁波经济技术开发区凯诺仪器有限公司

撞击球是建筑声学测量的精确撞击声源，它是专为通用撞击声评估研发的轻便易用的声源，这款橡胶球能模拟重而软的脚步声，高精度还原人类活动和低频激励。撞击器主要用于建筑声学测试现场或实验室测量，对木质结构也能展现理想性能。本文就瑞士NTi撞击球IB01在建筑声学测试中的使用方法做简单的介绍：
一、测量前准备工作：
1.仪器准备：本次需要XL2或XL3声级计作为分析仪，IB01撞击球、十二面体扬声器套件。
2.根据标准要求确定声源室和接收室，测量楼板撞击声隔声选择上方房间为声源室，下方房间为接收室；
3.在声源室标记≥4个声源位置，在接收室标记≥4个声压级测量位置。
二、设置：
在XL2或XL3分析仪中设置一个新的隔声测量项目，选择测量标准、测量类型以及4个撞击球位置，还可以根据需要设置测量时间等。
三、测量：

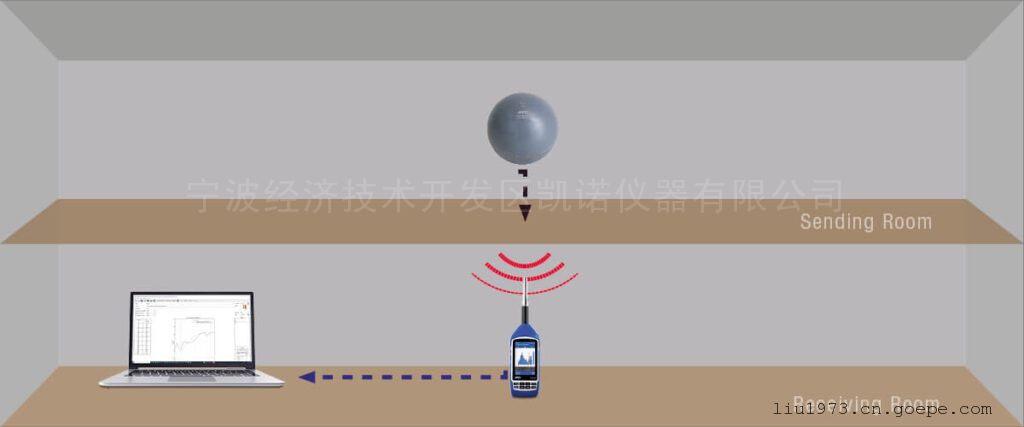

1.选择我们头1个想测量的数据-接收室声压级L2，按下开始测量并待命，同时在声源室的对应位置做好准备，通过标尺将撞击球放置在1米的高度，让撞击球自由落下，接收室的分析仪XL3将自动记录撞击地面瞬间的MAX声压级。重复这个流程，在其他声源和对应的测试位置完成剩余数据的测量。
2.选择接收室背景噪声B2，使用分析仪XL2或XL3进行背景噪声测试，注意本次测试无需任何声源。
3.接收室混响时间测量，本次测试需配套十二面体扬声器套件进行。安装好十二面体扬声器套件后，在XL2或XL3分析仪上进入接收室混响时间测量T2，保持安静，设置声压级标记，根据中断声源法，使用遥控器控制声源开关，仪器将自动触发并计算混响时间，按标准进行多次测量。
4.仪器会自动完成所有计算，按照需求在XL3分析仪或电脑软件上查看数据即可。

总结：橡胶球用于楼板或楼梯等构件评估，在多个测量点从 1 m（±1 cm）高度自由垂直落下。通过 XL2 或 XL3 分析仪在接收室内测量声压级，配合建筑隔声报告分析软件得到建筑隔声的测量、分析和报告（XL3分析仪可直接在仪器上读取结果）。
