TCIL-5A硅钢片铁损测试仪使用说明

2023-03-30 12:57:58 来源：宁波经济技术开发区凯诺仪器有限公司

TCIL-5A硅钢片铁损测试仪增加了50Hz~400Hz宽频测试要求，充分满足普通硅钢和新能源硅钢材料高频检测的需求。该款铁损测试仪简单使用说明如下：

一、TCIL-5A硅钢片铁损测试仪测试前准备注意事项：

1、测试试样应放在无磁感应的平整的木质桌面或橡胶板上，大理石桌面为*佳；

2、硅钢片不平整或有污渍，都会使测试值有偏差。

二、TCIL-5A硅钢片铁损测试仪接线、开机操作说明：

1、将电源线、探头线（探头）、RS232串口线（微型打印机）分别在仪器后面板在对应的插孔位置连接好。

2、将后面板上的电源开关打开（按键处于ON状态），仪器上电后，预热5分钟后再进行测试。

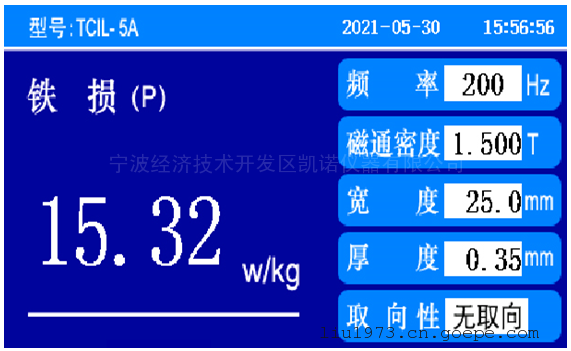

*仪器上电后，此时液晶显示屏显示铁损值(P) O.OOw/kg。

三、TCIL-5A硅钢片铁损测试仪参数设置说明：
通过仪器前面板可进行频率、磁通密度、宽度、厚度、取向性的设置。

设置方法：按SET键进行参数间的切换：按下SET键，对应LED灯亮，同时显示屏内光标移到指定的参数内，再用黑色旋钮键调节至要设定的值；每按一下SET键自动切换到相对应的参数，设定参数一轮下来后，樶后按SET键，对应LED灯处于熄灭状态即可。

四、TCIL-5A硅钢片铁损测试仪测试操作说明：

将仪器探头置于测试试样上，按ON键，相应LED灯亮，待读数稳定后，即可读得被测硅钢片的铁损值。稳定时间一般为10s左右。数据稳定后，按下PRT按钮即可通过微型打印机将数据打印出来。测试完成，按OFF键；或拿起探头（不与硅钢片接触），铁损值读数处于O.OOw/kg状态即可。
