IPX-S系列宽量程可编程开关电源校准操作说明
2022-08-23 21:39:38 来源:宁波经济技术开发区凯诺仪器有限公司一、IPX-S系列宽量程可编程开关电源校准操作主要包括电压校准和电流校准。

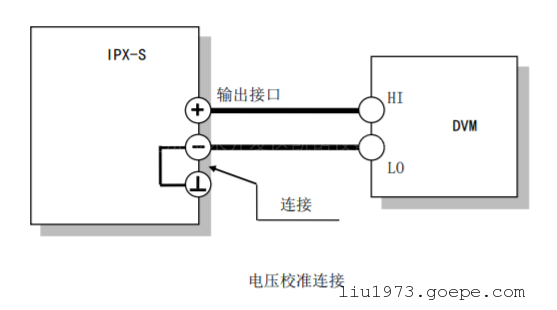

二、IPX-S系列宽量程可编程开关电源电压的校准步骤:
1.关断交流输入
2.将电压表连接到输出端
3.打开电源开关,热机 30 分钟
4.进入校准模式 OUTP ON CAL:STAT ON 对于 RS485 接口指令为 ADDR xxx:OUTP ON ADDR xxx:CAL:STAT ON
5.选择电压校准 CAL:VOLT 对于 RS485 接口指令为 ADDR xxx:CAL:VOLT
6.校准电压第—点 CAL:LEV P1 对于 RS485 接口指令为 ADDR xxx:CAL:LEV P1
7.输入数字万用表上的电压测量值 CAL:DATA 对于 RS485 接口指令为 ADDR xxx:CAL:DATA
8.校准电压第二点 CAL:LEV P2 对于 RS485 接口指令为 ADDR xxx:CAL:LEV P2
9.输入数字万用表上的电压测量值 CAL:DATA 对于 RS485 接口指令为 ADDR xxx:CAL:DATA
10.保存校准数据 CAL:SAVE 对于 RS485 接口指令为 ADDR xxx:CAL:SAVE
11.退出校准模式 CAL:STAT OFF 对于 RS485 接口指令为 ADDR xxx:CAL:STAT OFF

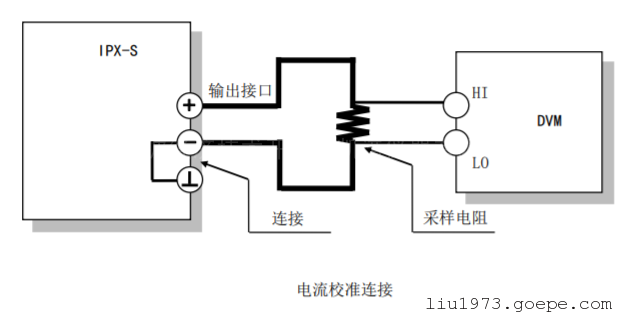

三、IPX-S系列宽量程可编程开关电源电流的校准步骤:
1.关断交流输入
2.用短接线将远端补偿电压探测端子和电源的输出端子连接
3.用短接线将输出负极和机壳连接
4.将电压表连接到输出端
5.打开电源开关,热机 30 分钟
6.进入校准模式 OUTP ON CAL:STAT ON 对于 RS485 接口指令为 ADDR xxx:OUTP ON ADDR xxx:CAL:STAT ON
7.选择电流校准 CAL:CURR 对于 RS485 接口指令为 ADDR xxx:CAL:CURR
8.校准电流第—点 CAL:LEV P1 对于 RS485 接口指令为 ADDR xxx:CAL:LEV P1
9.由数字万用表上的电压测量值和分流电阻阻值,计算回路中的电流,并输入 CAL:DATA 对于 RS485 接口指令为 ADDR xxx:CAL:DATA
10.校准电流第二点 CAL:LEV P2 对于 RS485 接口指令为 ADDR xxx:CAL:LEV P2
11.由数字万用表上的电压测量值和分流电阻阻值,计算回路中的电流,并输入 CAL:DATA 对于 RS485 接口指令为 ADDR xxx:CAL:DATA
12.保存校准数据 CAL:SAVE 对于 RS485 接口指令为 ADDR xxx:CAL:SAVE
13.退出校准模式 CAL:STAT OFF 对于 RS485 接口指令为 ADDR xxx:CAL:STAT OFF注意:电流校准在电源恒流模式下进行,必须根据电源的额定电压和额定电流选择合适的负载大小。另外,在校准过程中,如果不使用 CAL:SAVE 指令保存当前校准数据,在退出校准模式后将恢复为前一次的校准数据,当前校准数据将被丢失。
-
