AHAI1040电梯运行质量分析仪各项技术指标

2022-02-25 11:27:33 来源：宁波经济技术开发区凯诺仪器有限公司

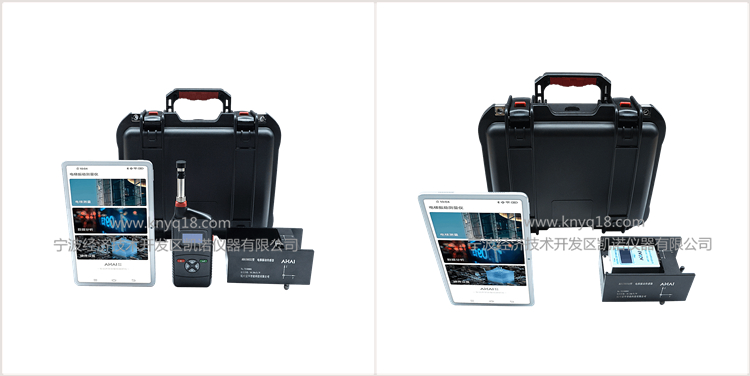

AHAI1040电梯运行质量分析仪符合 GB/T 24474-2009 /ISO 18738:2003《电梯乘运质量测量》标准要求，由三轴向智能加速度传感器、噪声分析设备与电梯振动分析APP组成，用于电梯运行时的振动、噪声、加速度、速度、位移的测量及分析，可对电梯扶梯乘运质量和系统问题进行客观真实的评价及诊断。

AHAI1040电梯运行质量分析仪各项技术指标如下：
（一）三轴向智能加速度传感器各项指标

加速度频率范围	蕞大加速度测量上限	加速度分辨力	加速度采样频率	单个文件蕞长记录时间
0Hz～400Hz	+8g~-8g	0.001m/s2	256Hz、512Hz、1kHz	120s

（二）噪声分析设备各项指标
1.高配版声级计iSV1101-1
符合标准：GB/T 3241-2010/IEC 61260-1:2014 1级标准
测量范围：28dB～133dB（A），33dB～133dB（C），38dB～133dB（Z）
频率范围：10Hz～20kHz
本机电噪声：小于A计权4μV，C计权7μV，Z计权13μV
频率计权：A、C、Z计权
时间计权：F（快），S（慢），I（脉冲）
数据输出：WIFI模式：AP模式、STA模式，传输距离10米（距离视周围信号干扰情况可能有所减少）
电源：锂电池，充满电后，可连续工作6小时以上；
外接电源：5V 1A USB接口电源
产品尺寸：225mm×75mm×24mm
2.内置基本款AHAI2001-2
符合标准： GB/T 3785.1-2010 2级/IEC 61672-1:2013 Class 2
传声器：AWA14421B型预极化电容测试传声器
测量范围：30 dB～130 dB（A）
频率范围：20 Hz~12.5 kHz
频率计权：A，C，,Z
时间计权：F，S，I
主要测量指标：Lp、Leq,1s
电源及接口：5V/0.2A，MicroUSB口或DB9座接入
通信接口：RS232或RS485可选
主机尺寸：104mm×54mm×23 mm
（三）电梯振动分析APP各项指标
主要测量指标：蕞大加速度、蕞大减速度、A95加速度、A95减速度、蕞大加加速度、蕞大振动峰峰值、A95振动峰峰值、蕞大速度、V95速度
记录内容：3轴向的加速度及1路噪声
频率计权：z、x-y、Wd、Wk、Wm
分析功能：FFT频谱、CPB频谱分析
