DAC-IR-2C铁损测试仪使用说明
2021-12-31 12:52:52 来源:宁波经济技术开发区凯诺仪器有限公司DAC-IR-2C铁损测试仪使用说明
总研DAC-IR-2C铁损测试仪主要用于电气铁板(硅钢片)的铁损值测试,成品和材料均可使用,只要将探头置于被测试片上,便能以W/kg的形式测得该试片之铁损值,并以数字方式显示。携带方便、测试简单,测试速度快、重复性好是着重推荐的原因。对热处理或冲压前的整张硅钢片,可以裁下20x20mm以上面积的单片局部或将卷板放置平整测试,硅钢片成品则按不同形状的有效宽度或有效面积测试。

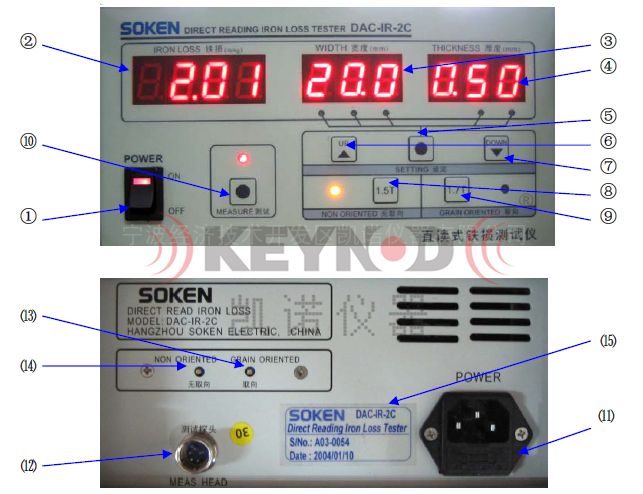

一、前后面板说明(对应图示):
(1)POWERSwitch:电源开关,按下后打开电源,此时面板上部②③④显示数据如下:铁损值:0.00;宽度:20.00;厚度:0.50;
(2)IRONLOSSDisplay铁损值读数显示器,以W/kg表示;
(3)WIDTH测试试样的宽度显示器,以mm单位表示。通过⑤⑥⑦按键设定;
(4)THICKNESS测试试样的厚度显示器,以mm单位表示。通过⑤⑥⑦按键设定;
(5)SETTING宽度和厚度设定时各位数选择按键。每按下●一次,对应的位数下方二极管灯亮;
(6)UP每按下▲键一次,二极管灯亮的对应数字上调一位;
(7)DOWN每按下键一次,二极管灯亮的对应数字下调一位;
(8)NONORIENTED测试试样为无取向钢板时的选择按钮和指示灯。按下1.5T,灯亮时处于对无取向钢板的测试状态。测试标准磁通密度为1.5Tesla(1500高斯);
(9)GRAINORIENTED测试试样为取向钢板时的选择按键和指示灯。按下1.7T,灯亮时处于对取向钢板的测试状态。测试标准磁通密度为1.7Tesla(1700高斯);
(10)MEASURE测试按键及指示灯。按下●键时,测试开始。上方指示灯亮表示处于测试状态;
(11)PowerSupply电源输入接口。使用带接地线的三线插孔(后面板);
(12)MeasuringHead测试探头接口。使用专用的探头接线(内置备用2A保险丝一个)(后面板);
(13)Grain-Oriented(G)取向标准铁板校准口(后面板);
(14)Non-Oriented(S)无取向标准铁板校准口(后面板);
(15)ScutcheonSheet产品标签,表明生产标号和生产日期(后面板)。
二、测试前准备:
(1)试样应当用包括5mmx20mm以上有效面积的、无弯曲和凹凸、平整的钢板。
(2)测试试样应放在无磁感应的木板或橡胶平板上,周围30cm以内无磁性物体。
(3)测试探头的两个磁头,和钢板的压延方向成垂直方向放置,如图3所示,特别是对有取向钢板。
(4)*终的测试值应为多块试样测试后的平均值。这样,和材料本身的数据接近。
三、测试方法说明:
(1)在连接电源线以前,请务必确认输入电压和测试仪后部的输入电源选择开关的设定是否一致。
(2)在PowerSupply处连接电源线。(后面板)
(3)在MeasuringHead处连接探头。(后面板)
(4)按下POWER键,处于ON,打开电源。保持10-20分钟安定化处理,以提高读取质量。
通常,打开电源后,IRONLOSSDisplay铁损值读数显示器的值显示为O.OO,如果显示数值超出0.05,则需要使仪器预热安定,或进行零位调节。(零位调节方法详见第七章说明)
(5)用SETTING●设定键以及UP▲键和DOWN键设定测试试样有效部分的厚度和宽度。
(6)用NONORIENTED按钮选择无取向硅钢片钢板种类的测试。按下后,指示灯亮。
(7)用GRAINORIENTED按钮选择有取向硅钢片钢板种类的测试。按下后,指示灯亮。
(8)将探头置于试样上,按下MEASURE测试按钮键,保持10分钟左右的安定测试,以提高读取质量。一般情况下,如果电源环境稳定,按下测试键后几秒钟即可读取安定测试数据。
(9)测试位置的选择:
①无取向硅钢片的测试:
一般,钢厂出厂的测试值为压延方向ROLL和垂直方向CROSS的平均值,因此,本测试仪也*好在两个方向测试后取其平均值。
②取向硅钢片的测试:
一般,钢厂出厂的测试值为压延方向ROLL的测得数据,本测试仪在测试压延方向的铁损值时,轻轻转动探头,取其*小的读出值。
(10)测试结束后,关闭电源。

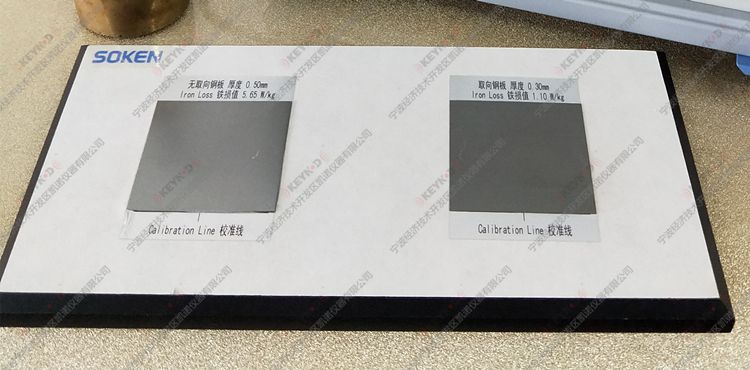

四、仪器校准说明:铁损测试仪因长期使用或由于运输途中震动、周围温度、湿度变化等客观原因,元器件的性能多少会发生变化。可以利用本仪器附属的标准铁板(无取向标准铁板(S)和取向标准铁板(G)各一块),通过对后面板的校准口,进行设备校准。利用一字形小型螺丝刀,轻轻旋动,对无取向标准铁板(S)和取向标准铁板(G)分别校准(对照附属标准铁板的规定值校准)。
①有取向标准铁板校准:
按操作说明进行厚度和宽度(厚度0.3mm,宽度20mm)的设定后,如图所示,左右旋转标有GRAIN ORIENTED的小螺口,使其与标准铁板表示值相同。②无取向标准铁板校准:
按操作说明进行厚度和宽度(厚度0.5mm,宽度20mm)的设定后,如图所示,左右旋转标有NON ORIENTED的小螺口,使其与标准铁板表示值相同。
