同惠TL5000系列耐电压测试仪操作与使用注意事项

同惠TL5000系列耐电压测试仪操作与使用注意事项

耐电压测试仪是测量耐压强度的仪器,它可以直观、准确、快速、可靠地测试各种被测 对象的击穿电压、漏电流等电气安全性能指标，并可以作为高压源用来测试元器件和整机性 能。

一、同惠TL5000系列耐电压测试仪简介：
同惠TL5000系列耐电压测试仪是按照IEC、CSA、UL、JIS 等国际国内的安全标准要求设计的，耐压输出5kV/10kV，漏电流0～200mA。TL5000系列耐电压测试仪适用于各种家用电器、电源开关、电线电 缆、变压器、接线端子、高压胶木电器、电机、医疗、化工、仪器仪表等，以及强电系统的安全耐压和漏电流的测试、同时也是科研实验室、技术监督部门不可缺少的耐压试验设备。相关产品：TL5502A交直流耐压测试仪、TL5502B交流耐压强度测试仪、TL5520B交流耐压测试仪、TL5510A交直流耐压测试仪、TL5605A交直流耐电压测试仪。

二、同惠TL5000系列耐电压测试仪操作说明：
（一）首先选择交流测试，弹出电压转换开关，在交流高压输出端连接被测物体；选择直流测试，按下电压转换开关，在直流输出端连接被测物体，确定电压表指示为“０”，测试灯熄灭，并连接地线；
（二）设定漏电流测试所需值；
①按下预置/测试开关；
②选择电流量程档，0～2mA量程、2 mA～20mA量程或20 mA ~100 mA量程；
③调节所需漏电流报警值；
④弹出预置/测试开关。
（三）手动测试：
①将定时开关置为关状态，按下启动钮，测试灯亮，将电压调节钮旋到需要的指示值；
②如果被测物体的漏电流指标超过规定漏电流值，则仪器自动切断输出电压，同时蜂鸣器 报警，超漏指示灯亮，此时被测物的漏电流指标为不合格，按下复位键，可消除报警声。
（四）定时测试:
①按下定时开关，调整时间定时器数值，设定所需测试时间值；
②设定漏电流报警值，按下启动钮，将电压调到所需测试值；
③如定时时间到，测试电压被切断，测试灯熄灭，则被测物体的漏电流指标为合格，若电流过大，在计时过程中超漏灯亮，蜂鸣器报警，被测物体的漏电流指标为不合格，按下复位键，即可消除报警声。
（五）遥控测试：在面板的遥控插座上插入高压棒的遥控插头，按下高压棒上的开关，高压棒上的指示灯亮，同时测试灯亮，将电压调到所需测试值；如要复位，松开高压棒上的开关即可。

三、同惠TL5000系列耐电压测试仪使用注意事项：
1.操作者必须戴橡胶绝缘手套，座位下垫橡胶绝缘垫，以防高压电击；
2.仪器必须可靠接地；
3.在连接被测体时,必须保证高压输出“０”及在“复位”状态；
4.测试时,仪器接地端与被测体要可靠相接，严禁开路；
5.切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险；
6.尽可能避免高压输出端与地短路，以防发生意外；
7.测试灯、超漏灯、一旦损坏，必须立即更换，以防造成误判；
8.排除故障时，必须切断电源；
9.仪器空载调整高压时，漏电流指示有起始电流，属正常，不影响测试精度；
10.仪器避免阳光正面直射，不要在高温潮湿多尘的环境中使用或存放；
11.仪器使用一年后，必须按照国家技术监督部门要求送计量部门或回厂检定，合格后，方可继续使用。

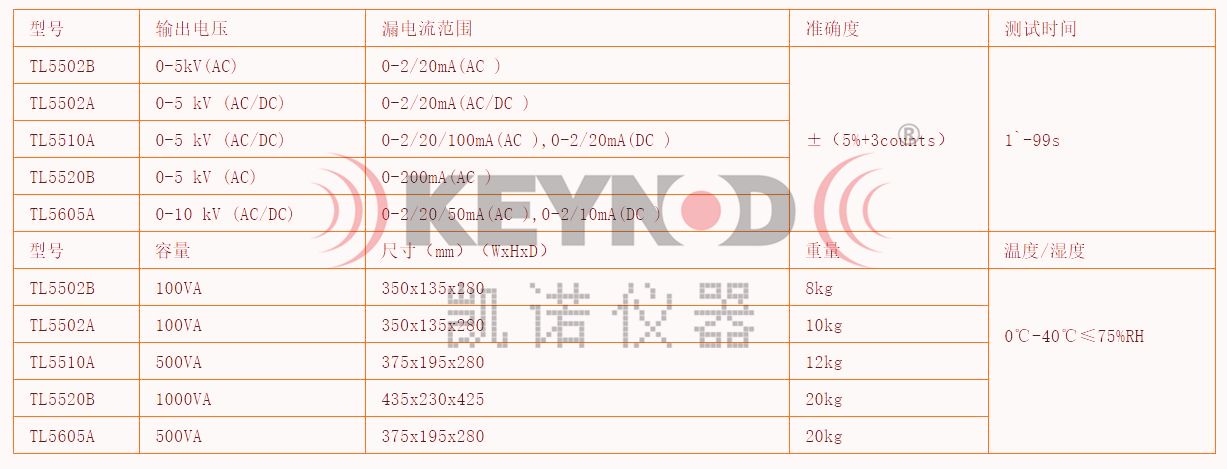

附：同惠TL5000系列耐电压测试仪规格指标对比图
