    瑞典Easy-Laser激光几何测量方案

    2021-05-31 10:40:47  来源：宁波经济技术开发区凯诺仪器有限公司

    瑞典Easy-Laser激光几何测量方案


    我公司代理瑞典Easy-Laser激光轴对中测量仪和激光几何测量系统已有十多年历史，服务客户遍及国内火电、水电、风电、核电、港口、船舶港口、汽车制造、石化、冶金、造纸、轨道交通、设备安装等行业。


    一、瑞典Easy-Laser激光几何测量方案-直线度测量

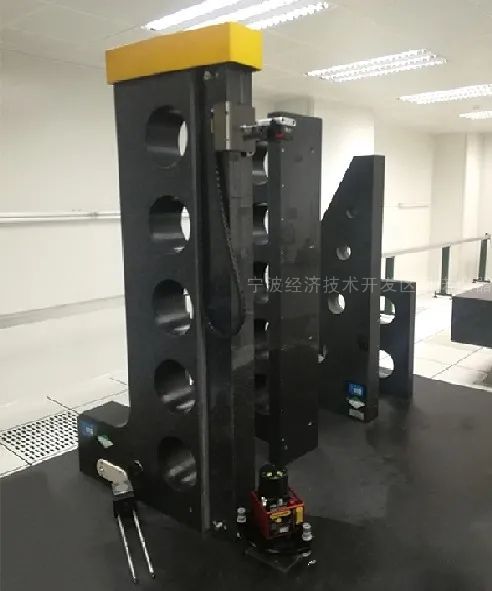

    直线度测量将激光束作为参考，可以同时测量水平和垂直方向，将探测器放在需要测量的位置并记录数值，测量后选择两个合适的测量点作为基准线，其他测量点相对于基准线的数值就出来了，测量中可以增加或删除测量点。

    二、瑞典Easy-Laser激光几何测量方案-平面度测量
    平面度测量可以测量矩形平面或圆形平面的平面度，用户根据需要选择不同的测量方法；将探测器放在需要测量的点上，记录测量值，测量后选三个测量点作为基准面，其他测量点相对于基准面的数据就会显示出来。
    1.法兰测平

    法兰测平系统可用于任何尺寸的法兰。您可以测量1至5圈，例如内圈，中间和外圈，并可查看法兰的锥度。每个圆圈可以有6-180个测量点。程序以图形方式引导您逐步完成整个测量，从而加快测量过程。有三种方法可供选择：①全圆法测量、②截面法测量、③部分截面测量。
    2.孔同心度测量

    孔同心度测量系统采用了无线测量技术，测量程序会引导操作者进行测量，大大方便了对于轴承座的控制和调整。*大测量跨距40m，*高测量精度可达0.0001mm。

    孔的直线度测量以红色可见激光束作为参考，与传统方法相比，更加快速，简单，精准。
    3.辊系找平
    辊系平行度测量系统使得测量和调整轧辊及其他对象变得简单，轧辊的平行度可以在现场实时反馈。在测量过程中您随时可以添加、删除和重新测量和对象。测量结果以图形或表格形式并可导出PDF格式检测报告。

    三、瑞典Easy-Laser激光几何测量方案-直角测量
    测量直角时，首先在X方向上测量两点并记录，然后使用激光发射器D22内置的棱镜，使激光束偏转90°；在Y方向上测量两点并记录，测量值转换为角度值，显示为X与Y方向上的偏差。
