AN23500系列可编程直流电子负载快速入门

2021-05-28 14:53:17 来源：宁波经济技术开发区凯诺仪器有限公司

AN23500系列可编程直流电子负载快速入门

凯诺AN23500系列可编程直流电子负载可广泛用于生产线（手机充电器，手机电池，电动车电池，开关电源，线性电源，LED电源等），科研机构，汽车电子，航空航天，船舶，太阳能电池，燃料电池等行业。AN23500系列可编程直流电子负载采用高性能芯片，高速、高精度设计，提供0.1mV，0.01mA的解析度（基本精度为0.03%，基本电流上升速度2.5A/us）。

一、AN23500系列可编程直流电子负载快速入门——面板介绍

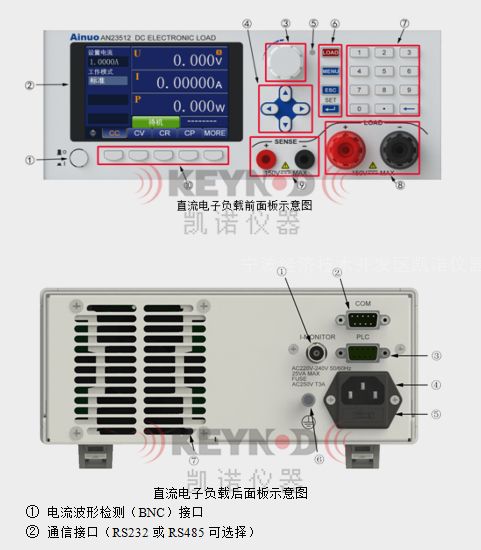

前面板	后面板
①电源开关 ②显示屏 ③旋钮 ④方向按键 ⑤指示灯 ⑥控制按键 ⑦数字键与撤销键 ⑧拉载线接线端子 ⑨SENSE线接线端子 ⑩F1-F5菜单键	①电流波形检测（BNC）接口 ②通信接口（RS232或RS485可选择） ③PLC接口 ④电源接口 ⑤电源保险丝 ⑥接地端子 ⑦出风口

二、AN23500系列可编程直流电子负载快速入门——按键说明

分类	按键	功能
数字键	0~9	数字键，输入数字
数字键	←	撤销键，可以撤销键盘*后输入的数字
控制键	LOAD	拉载键，控制负载拉载与停止；告警清除键，发生告警时，清除告警信号，该键清除告警信号后会按照上次设定值拉载；
	MENU	菜单键，按此键进入设置测试参数，系统参数，查看型号，程序编号
	ESC	输入数字未确定时恢复上次设定值；调用旋钮调节参数功能后，取消该功能变为方向功能；告警清除，发送告警后，清除告警信号；清除不合格/合格显示标志；
	ENTER/SET	参数确认键，设置参数时对参数的确认，确认后同步下位机； LIST/AUTO模式待机态时，进入该组编辑界面键； DYNA模式时，如果设置为触发模式，拉在态时该键用作触发键；
方向键	←、→	左右键，用于切换选项；当参数确定时，可以召唤出小光标，用于旋钮改变参数；
方向键	↑、↓	上下键，用于移动光标；
选项键	F1~F5	选项键，用于选择屏幕底部的菜单；
旋钮	旋钮	方向键用于移动光标；参数调节键，当调出小光标后，可以调节该位置的参数；

三、AN23500系列可编程直流电子负载快速入门——面板介绍

管脚	RS232接口	RS485接口
1	NC	NC
2	接收数据（RXD）	数据接口A+
3	发送数据（TXD）	数据接口A-
4	NC	NC
5	地（GND）	地（GND）
6	NC	NC
7	NC	NC
8	NC	NC
9	NC	NC

四、AN23500系列可编程直流电子负载快速入门——开机自检
正确连接电源后自检步骤如下：

步骤	LCD显示	详细内容
上电开机	Ainuo	开机界面，与下位机同步
大约1s后	主界面	进入上次关机时设置的模式界面

五、AN23500系列可编程直流电子负载快速入门——启动问题简析
如果负载不能启动，请按照以下方式检查：
1.检查供电状况
先检查电源线是否接好，负载是否被供电，电源开关是否打开。负载的工作电压是220V交流电，请检查供电电压是否匹配。
2.检查负载的保险丝
检查负载的保险丝是否被烧坏，如果保险丝被烧坏，请按照250V/3A的保险丝规格来更换（用平口螺丝刀将负载后面板上电源输入插座下发的小塑料盖打开，即可看到保险丝。里面有两个保险丝，损坏一个可以使用另外一个代替。
