    个人噪声剂量计爱华AWA5912操作说明

    2021-03-10 14:54:30  来源：宁波经济技术开发区凯诺仪器有限公司

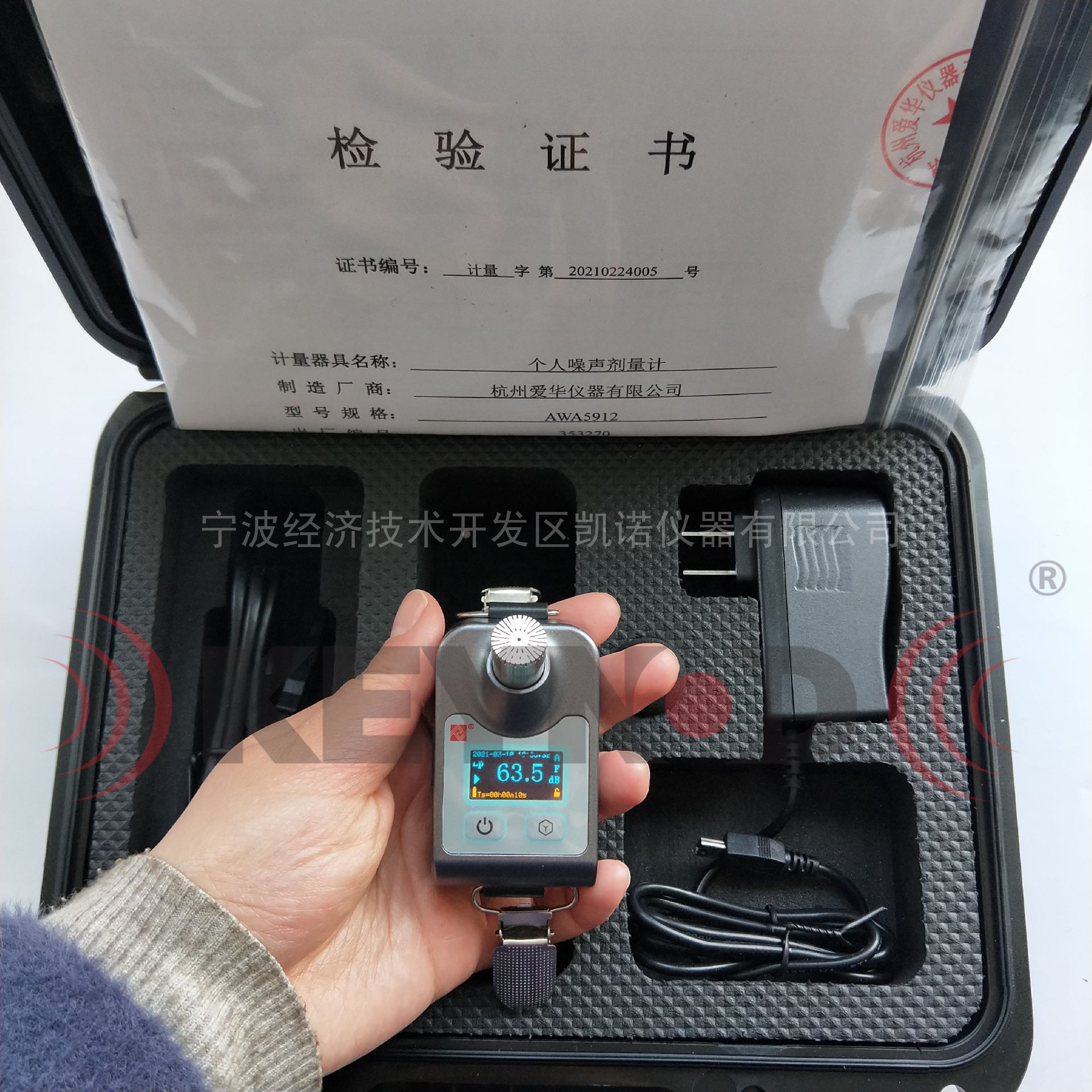

    AWA5912 个人噪声剂量计集个人声暴露计、积分声级计等多种功能于一体，可以同时测量指数时间计权声压级、等效声级、声暴露级、噪声剂量、峰值声级等多项指标，采用数字信号处理技术，具有多功能、高性能、体积小、耗电省等优点，还可以将测量结果自动存入存储器，再将数据通过USB 接口输入计算机储存和分析。AWA5912 个人噪声剂量计性能符合GB/T 15952—2010/IEC61252:2017 的要求，对射频场敏感度属X 类。

    一、测量前准备
    由于个人声暴露测量一般要测量几个小时，所以要做好充分准备，主要有以下几个步骤：
    1.事先将仪器的电池充满电。
    2.根据被测作业场所的实际情况设置仪器中的相关测量参数（本文中不做详解，具体请咨询）。
    注：这两个步骤一般应在前一天由工作人员用计算机导出数据后进行。
    3.专.业人员开机使用声级校准器对仪器进行校准并检查仪器工作是否正常，启动测量后再将仪器设置为“锁定”，以避免测量时误操作按键。

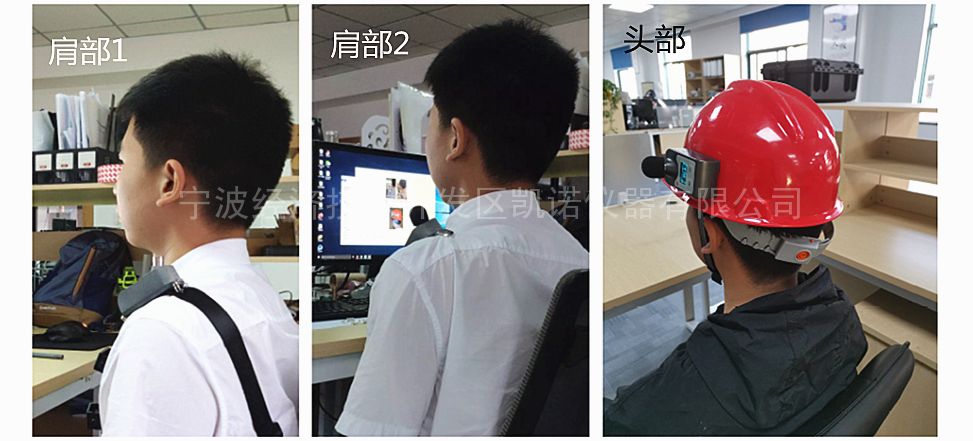

    二、仪器安装
    通过肩部或头部安装方式将仪器安装在工人身上。测量时传声器应指向人体前方，以减少声绕射的影响。
    （一）肩部安装（推荐）
    1.其中一种肩部安装方式是将仪器通过肩夹固定在腰带上，穿好腰带，调整仪器位置。
    2.另一种是将仪器平放在肩上，传声器侧靠近耳朵，用2 根肩部安装带夹紧肩膀前后的衣服。
    注意：需要另一个人协助安装和取下，通过肩夹固定时，取下需要先掰开鸭嘴扣，以免划伤衣服。
    （二）头部安装：用线扎和厚3M 胶将仪器固定在安全帽上。

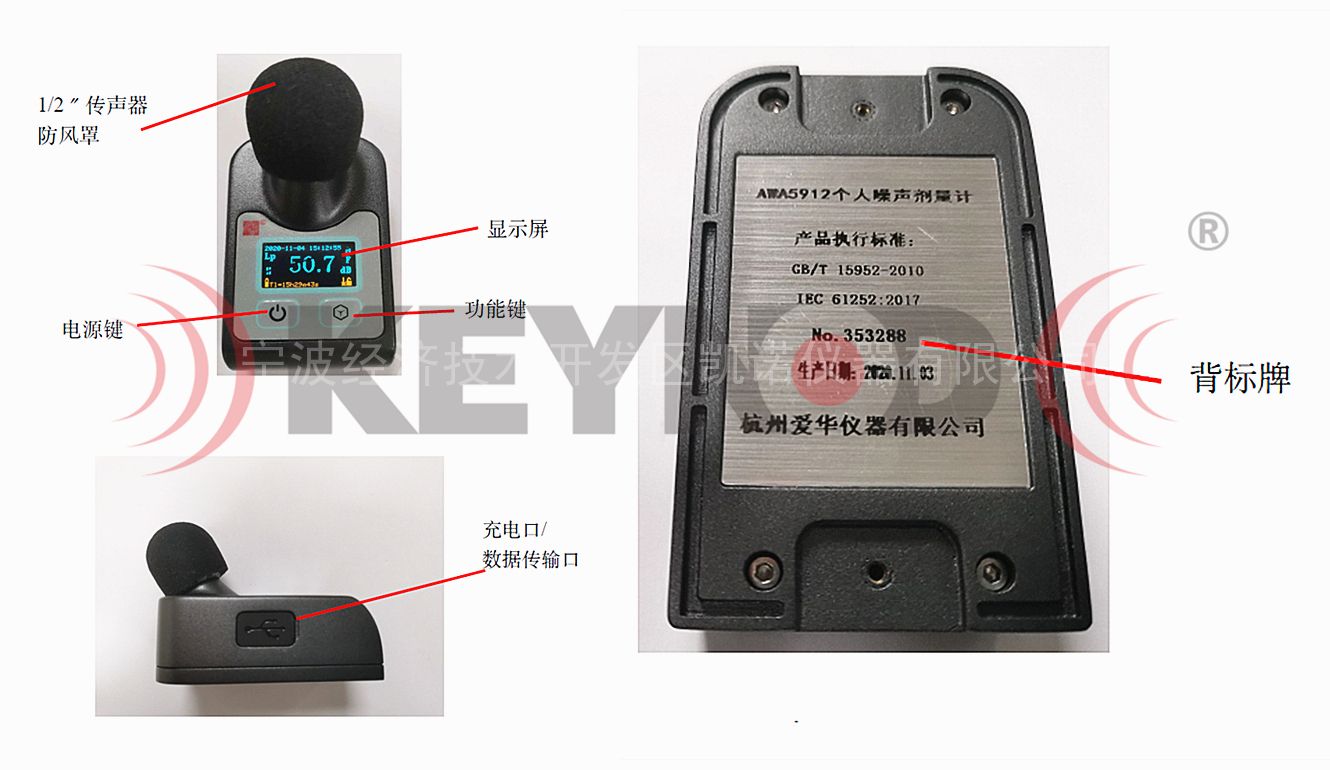

    三、按键功能说明：
    （一）【电源】键：
    1.当仪器处于“关机”状态且有电时，长按该键3s，仪器开机。
    2.当仪器处于“开机”且“非锁定”状态，无论目前在任何界面， 长按该键3s，仪器关机。
    3.当仪器处于“开机”且“非锁定”状态，在不同的功能界面短按“电源”键，可以作为“启动”、“暂定”键或改变指标设置。
    （二）【功能】键：
    1.当仪器处于“开机”且“未锁定”状态，短按“功能”键一次切换到下一个界面，切换的顺序为①-②-③-④-⑤-⑥-①；
    2.当仪器处于主界面且“未锁定”，长按该键3 s 后仪器进入“校准状态”，松开按键，仪器校准到93.8 dB，并自动保存传声器新灵敏度级。
    3.当仪器处于“开机”且“锁定”状态，按“功能”键不起作用。
    4.同时按下“电源”键和“功能”键，可以切换仪器处于“锁定”/“未锁定”状态。

    四、操作方法
    （一）开机

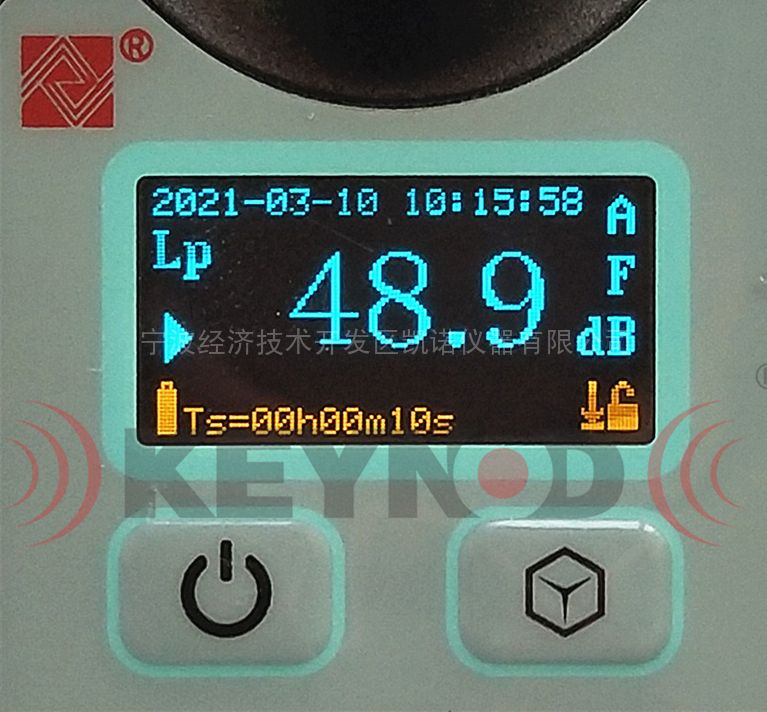

    按下“电源”键3 s 以上，仪器开机，OLED 显示屏显示常用主界面。
    界面从上到下分别显示：
    1.日历和时钟：通过计算机程序设置；
    2.频率计权：通过“功能界面——频率计权A”设置A、C、Z 计权；
    3.时间计权：通过“功能界面——时间计权F”设置F、S、I 计权；
    4.Lp：表示显示瞬时声级，大数字显示瞬时声压级值，单位dB；
    5.积分测量启动图标：默认状态为“准备”（图标），短按“电源”键，启动测量，状态变为“测量中”（图标）；再短按“电源”键测量暂停，状态变为“暂停”（图标）；
    6.测量按钮影响的测量指标为：Leq,T、LAmax、LAmin、SEL、E、Lex,8h、DOSE、LCpeak、NLpeak>120、NLpeak>130 、NLpeak>140；
    7.过载/ 欠程：当仪器过载，超出测量上限时，显示图标；当仪器欠程，低于测量下限时，显示图标；
    8.电量/USB 指示：当电池电量满时，电池图标颜色全部填充，当电池电量过低时显示图标，此时应及时充电。当仪器充电时，颜色循环填充，充满时颜色全部填充。当USB 连接时，显示图标；
    9.Ts 或Tl：Ts 为积分测量设定时间，Tl 为积分测量剩余时间，每次启动时开始自动倒计时计算；
    10.锁定状态显示：当仪器“锁定”时显示图标，“未锁定”时显示图标。
    （二）测量
    1.瞬时声级测量：
    开机后，在主界面显示的数字表示选定频率计权和时间计权的瞬时声级值，测量示值1 s 更新一次。
    2.积分测量：
    短按“电源”键启动测量，主界面中的图标变为，开始积分测量，Ts 开始倒计时，显示为Tl（Tl 为测量剩余时间），Lp 照常显示；
    3.数据查看：
    启动进行测量的同时，可以查看积分测量结果。按“功能”键翻页到相应界面，从上至下分别显示E、DOSE、Leq,T 和Lex,8h。再按“功能”键翻页到相应界面，从上至下分别显示LCpeakk、
    LAFmax、LAFmin、SEL、LAFmax 和LAFmin 的时间计权可以在相应界面 切换至F、S、I 计权，但是测量过程中无法进行时间计权修改。再按“功能”键翻页到相应界面，从上至下分别显示NLpeak>120、NLpeak>130 、NLpeak>140 和Ts。Ts 为设定积分测量时间，默认为10 s，按“电源”键可循环切换至10 s、1 min、1 min12 s、3 min、5 min、6 min、10 min、15 min、25 min、30 min、1 h、4 h、8 h、16 h。
    4.结束测量：
    到达设定积分测量时间，一次（或一个工作日）测量结束，主界面的图标变为，测量结果自动存入仪器内。
    5.中断测量：
    未到达设定积分测量时间，短按“电源”键，主界面的图标变为，测量暂停；再短按“电源”键，主界面的图标变为，测量继续。测量暂停时改变相应界面的Ts 值时将重新开启一次测量。
    注意：测量过程中，5 分钟内无按键操作时会自动返回主界面，15 分钟内无按键操作时主界面息屏，但是图标保持闪烁，此时测量仍在后台进行，短按任意按键即可唤醒仪器。
    （三）按键锁定
    为了防止在测量过程中误操作按键造成测量中断或错误，此仪器特地设定“锁定”功能。当仪器处于“开机状态”且“未锁定”，同时按“电源+功能”键系统变为“锁定”，页面切换为“显示页面①”，图标变成图标，这时按键操作都不起作用。当仪器处于“开机状态”且“锁定”，同时按一次“电源+功能”键，系统变为“非锁定”图标变成图标，按键操作
    恢复正常。
    （四）关机
    1.在主界面，长按“电源”键3 s，仪器保存“频率计权设置”、“时间计权设置”和“积分测量时间设置”，倒计时提示“turn off，3 s”。在其他界面，长按“电源”键3 s，仪器直接保存参数后关机。
    2.仪器在非积分测量状态下，15 分钟内无操作后，仪器自动关机。
    3.当电池电压低于3.30 V 时，仪器将自动关机。
    （五）校准
    在主界面，将声校准器（声压级94 dB）套在传声器上，长按功能键3s，界面下方提示（Target Cal：93.8dB），等仪器示数稳定，放开按键，仪器校准到93.8 dB，校准完成。当校准灵敏度级变化大于±3dB 时，校准失败，请检查传声器或校准器是否正常。
    注：声校准器产生94 dB 声压级，这里用的是12.7 mm（1/2 英寸）自由场传声器，1000 Hz 处在压力场里有0.2 dB 衰减，所以校准到93.8 dB。

    五、常见问题与解决方法：
    1.按下仪器的开机键，不能开机
    ——仪器的电池没有电了，插入充电器，再按开机键。
    ——仪器电池有问题，更换电池。
    2.信号明显异常时
    ——检查传声器膜片是否有损伤。
    3. 校准时校准不到93.8 dB
    ——检查传声器是否安装好。
    ——检查传声器膜片是否有损伤。
    4. 将USB 线插入仪器，计算机上通过上位机软件读不到仪器中的数据：
    ——检查USB 线与仪器及计算机联接是否可靠。
    ——将USB 插头插入到计算机的其它USB 接口上，试试是否正常。
    ——重启仪器后再将USB 插头插入到计算机。
    ——将电池充满后再将USB 插头插入到计算机。
    ——从我公司网站上下载*新的上位机软件。
