    宇时涂镀层测厚仪CM-10使用说明

    2021-03-06 15:12:15  来源：宁波经济技术开发区凯诺仪器有限公司

    CM10 系列涂层测厚仪是一种便携式的测量仪器，它设计用于无损伤的且快速、精密地进行涂层、镀层厚度测量，可选配磁性F探头、涡流N探头、磁性涡流一体FN探头、大量程磁性FH探头。

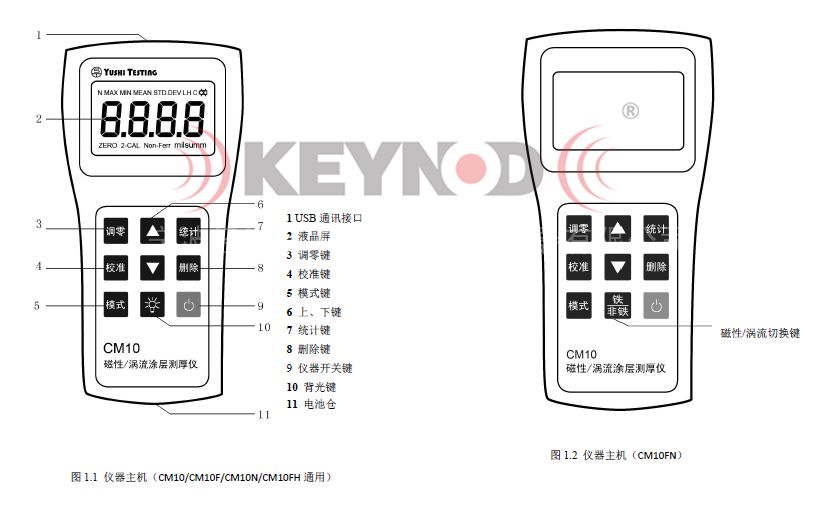

    主机按键说明：

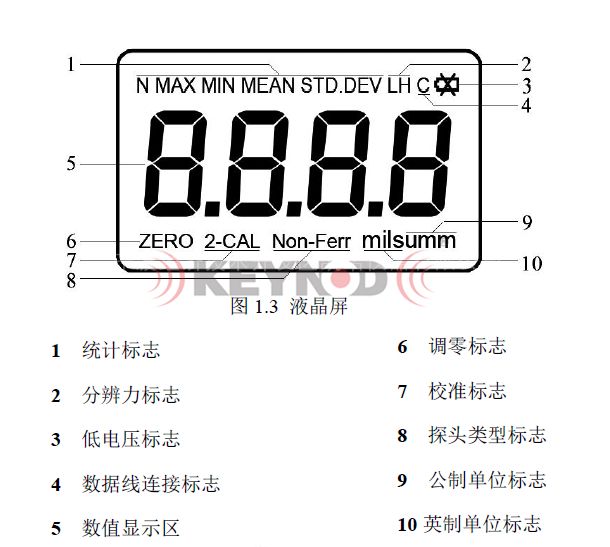

    屏幕显示标志说明：

     一、CM-10使用前准备：
    1.准备好将要被测量的工件。
    2.探头远离被测工件。
    3.按【开机】键，仪器鸣响一声后开机。
    4.仪器再次鸣响一声完成开机自检后即可开始测量使用。
    5.可更换探头的仪器应先插入匹配的探头然后再开机。

    二、检查电源：
    ①仪器使用时，如果【低电压标志】符号没有点亮，表示电池电量充足，如果【低电压标志】符号点亮，表示电池电量不足，应及时更换电池。
    ②更换电池不会导致仪器内保存的数据丢失
    ③仪器长时间不使用应将仪器中的电池取出

    三、仪器初始化与设置：
    仪器处于关机状态，按住【删除】键不放，再按下【开机】键，听到蜂鸣声后，表示仪器初始化完毕。仪器初始化目的在于删除仪器内存储的所有统计数据和校准数据，并恢复基本模式设置。
    1.探头类型设置：
    仪器处于关机状态，按住【模式】键不放，再按下【开机】键。仪器屏幕会显示“P.X”(X 为探头类型序号)，按上、下功能键可调整序号。设置完探头类型后按【模式】键保存并退出探头类型设置。
    （注意：退出探头类型设置会对仪器进行初始化。）
    2.基本设置
    按【模式】键，则进入测量单位设置；再次按下【模式】键，则进入高、低分辨率设置。三次按下模式键退出基本设置。
    注意：CM10FN 三次按下模式键进入背光设置，背光设置仅有熄灭与常亮两种方式。再次按下模式键退出基本设置。
    3.测量单位设置
    进入测量单位设置后，按“↑”或“↓”键调整。0 为公制测量模式，默认以um 为单位显示厚度值，且um 图标点亮，如图2.3，CM10 系列涂层测厚仪会根据测量厚度自动转换测量单位um（微米）与mm（毫米）；1 为英制测量模式，默认以mils（密耳，千分之一英寸）为单位，mils 图标点亮。
    4..测量分辨力设置
    进入测量分辨力设置后，按“↑”或“↓”键调整。0 为高测量分辨力模式，屏幕显示图标“H”（如图2.4）。1 为低测量分辨力模式，屏幕显示图标“L”。
    注意：CM10FN 中，0 为低测量分辨力模式，1 为高测量分辨力模式。

    四、 统计数据查询与统计数据删除：
    1.CM10 系列仪器的统计数据包括测量次数（N）、*大值（MAX）、*小值（MIN）、平均值（MEAN）和标准偏差（STD.DEV）。循环按下“统计”键即可查询统计数据，所有统计数据查询完毕后退出统计数据查询系统。
    2.删除当前测量数据
    仪器使用过程中，若当前探头测量数据不想被统计保存，按下“删除”
    键即可删除当前测量数据，不会影响之前的测量结果。

    五、探头切换（CM10FN）
    按“铁/非铁”键可进行探头类型选择。

    六、通讯连接
    数据线一端连接电脑USB 口，另一端连接仪器，仪器鸣响一声提示
    连接成功，同时仪器屏幕会显示“C”（Connect）标志。

    七、关机
    本仪器设有自动关机和手动关机两种方式，在无任何操作的情况下，
    大约3 分钟后仪器自动关机，或长按“ ”键，仪器关机。

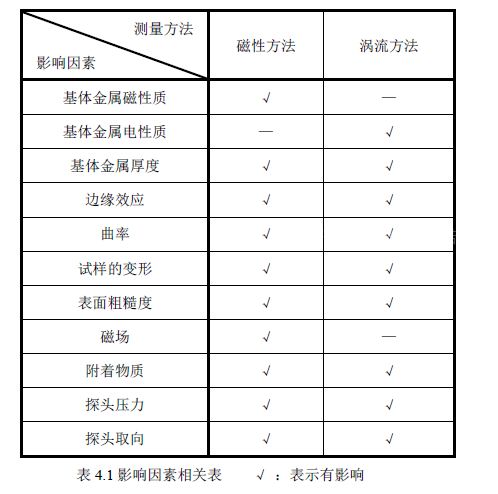

    附：影响测量精度的因素表
