    焊缝量规HJC40的使用说明

    2014-09-28 10:48:42  来源：宁波凯诺仪器
    焊缝量规HJC40的使用说明
    一．焊缝量规的简介
    焊缝量规焊接检测尺，40型主要有主尺，高度尺，咬边深度尺和多用尺四个零件组成，是一种焊接检验尺，用来检测焊件的各种坡口角度，高度，宽度，间隙和咬边深度。适用于锅炉，桥梁，造船，压力容器和油田管道的测检。也适用于测量焊接质量要求较高的零部件。产品采用不锈钢材料制造，结构合理，外型美观，使用方便，测量范围广。

    二．焊缝量规的使用说明
    测更是平面焊缝高度：首先把咬边深度尺对准零，并紧固螺丝，然后滑动高度尺与焊点接触，高度尺的示值，即为焊缝高度。测量角焊缝高度，用该尺的工作面靠紧焊件和焊缝，并滑动高度尺不慌不忙焊件的另一边接触看高度尺的指示线，指示值为焊缝高度。测量角焊缝：45度时的焊点为角焊缝厚度，首先把主体的工作面与焊件靠紧，并滑到高度尺和烛接点接触，高度尺所指示值为焊缝厚度。测量焊件坡口角度：根据焊件所需要的坡口角度，用主尺与多用尺配合，看主尺工作面与多用尺工作形成的角度，多用尺指示线所指示值为坡口角度。测量焊缝宽度:先用主体测量角靠紧焊缝的一边,然后旋转多用尺的测量角紧靠焊缝的另一边,看多用尺上的指示表,即为焊缝宽度。测量装配间隙:用多用尺插入两焊件之间,看多用尺上间隙尺所指值,即为间隙值。

    三．焊缝量规的保养方法
    1.焊接检验尺不能与其它工具堆放在一起,以免变形造成划伤,刻线模糊,影响精度.
    2.不允许用香蕉水擦洗刻度部位.
    3.多用尺上的间隙尺,不能当工具用.

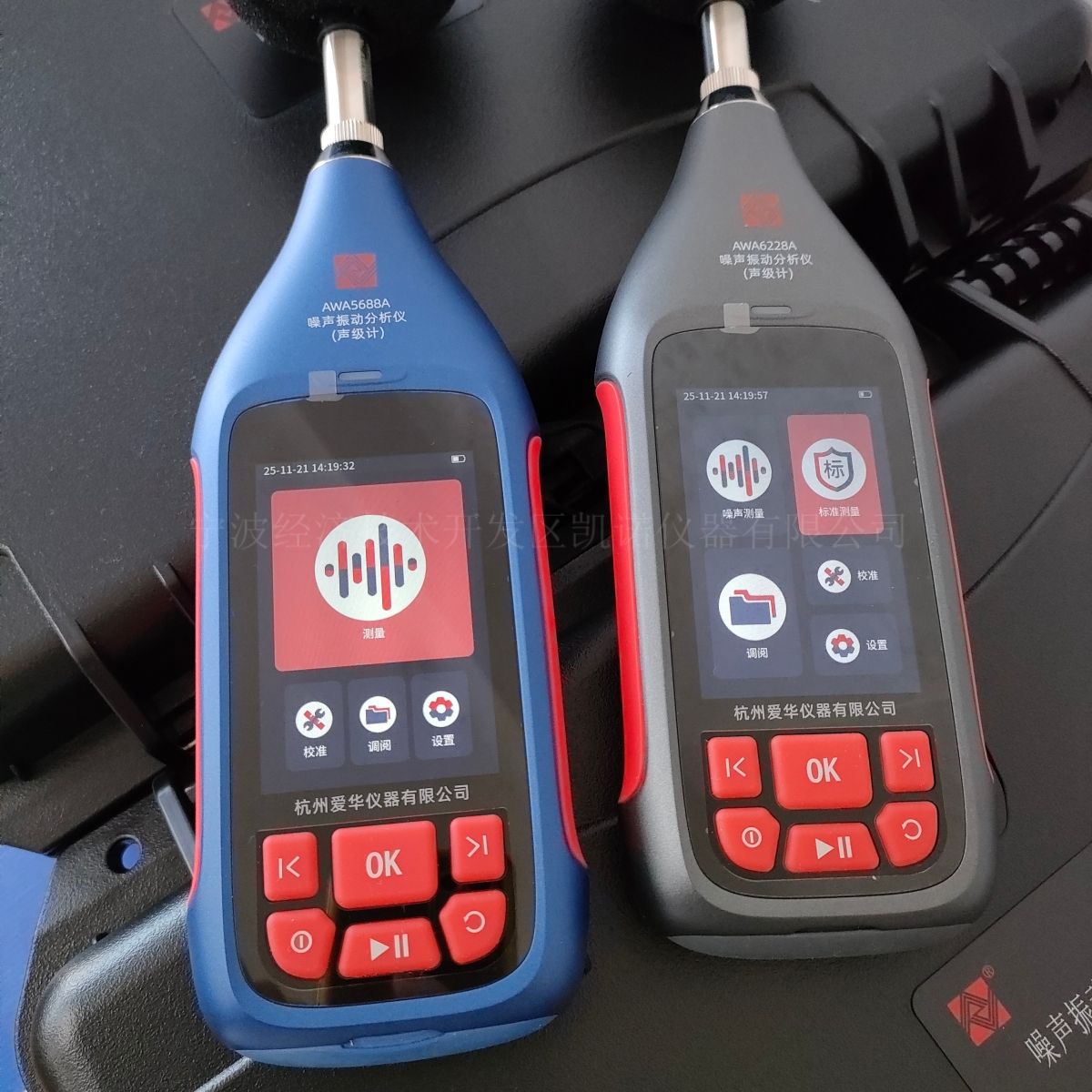

    宁波凯诺仪器主营http://www.knyq18.com/ 爱华声级计  AWA5636  AWA5661 AWA5680 AWA6228  AWA6291 ASV5910  AWA629M
