全自动多维测磁系统翠海F-30

一、北京翠海F-30是一款全自动多维高精度测磁系统，该系统由高精度数控微动平台与数字高斯计组成，支持五维运动控制（三维平移+双轴旋转），分辨率达0.00039mm/0.0002°，可自动完成4000×2000×2000mm空间内磁场分布测试，实现永磁电机、超导磁场等复杂磁结构的立体成像与数据采集。全自动化数字化特性通过智能控制软件实现，用户输入参数后系统自动执行测试流程，实时生成三维磁场分布图，数据以Access格式存储并支持打印，全程无需人工干预，测试精度达±0.05%±0.005量程。

二、全自动多维测磁系统翠海F-30系统组成：

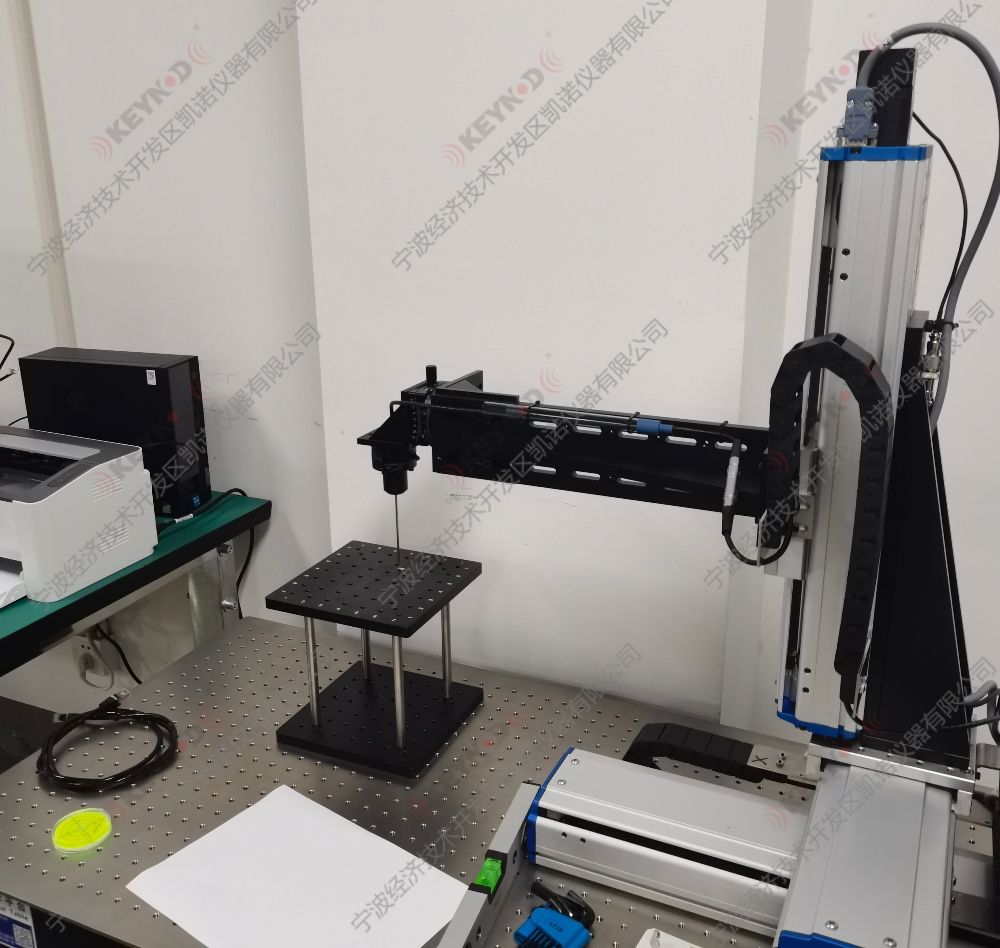

本系统由上位机(装有控制软件)、高精度高斯计(一维或者三维)、与高斯计搭配的探头、多维电控位移台以及位移台的控制器组成。
位移模块由多维电控位移台和位移台控制器组成，通过操作上位机软件给控制器下命令，控制器就根据命令带动电控位移台各个轴运动，这个电控位移台的参数(台面大小、运动轴长度、运动方式、多少维度)用户可定制，即实现在允许范围内的各个角度、各种形状的扫描。
数据采集模块由高精度高斯计和与高斯计配套的探头组成，电控位移台的轴上有固定的探头夹持位置，采集数据时将探头放在夹持位置上，探头测量的数据实时上传到高斯计上，而高斯计与上位机软件通信连接，上位机则根据需要选择是否记录当前位置的数据。通过上位机软件控制位移台控制器和高斯计，可以将位移台上某个位置与高斯计读到的数据值相关联，一维高斯计读到的就是运动到的点对应的某个方向的数据值，三维高斯计则是一个点上X方向的值、Y方向的值、Z方向的值、此点上的温度(根据需要探头和高斯计中可有温度补偿功能)及三轴中两两矢量和、总矢量和的数值大小和方向夹角，扫描的数据可以导出保存在EXCEL中，根据位置和数据值可由软件绘制出各种需要的示意图:二维标准图、二维颠倒图、二维雷达图、三维曲线图、三维网状图、三维立体图、矢量图、圆柱展开图及多条曲线或多个立体图放在同一张图中进行对照比较。软件中还对常见的几种形状(空间磁场分布、矩形图、磁环、同心圆等)的扫描进行了集成化，只需设置几个参数便可以自动进行扫描，自由度高，精准度高，无需看管。具体图形情况可参照下文中绘制的图形示意。

三、全自动多维测磁系统翠海F-30系统技术参数：
（1）高精度电控位移分系统

*各维度可自由组合，平移行程、旋转台直径、定位精度可选

 （2）高精度全数字高斯计
