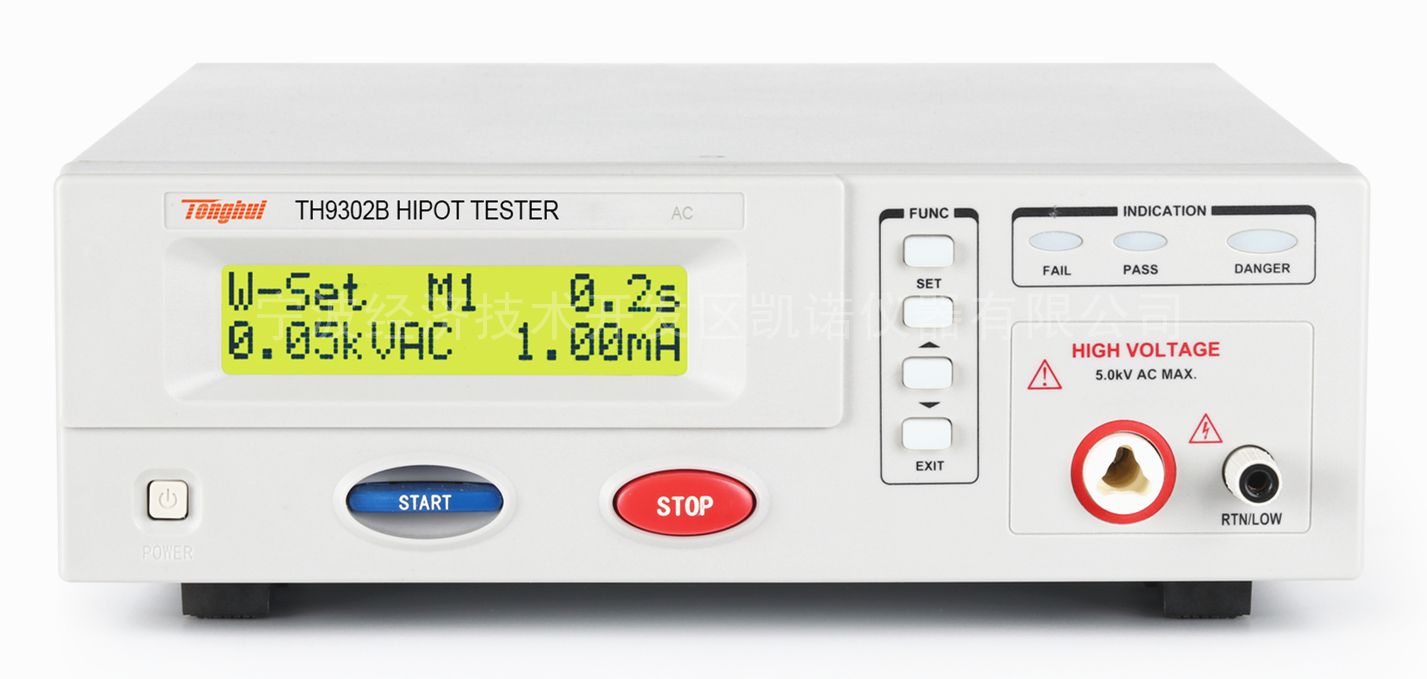

    新款程控交流耐压绝缘测试仪同惠TH9302B

    产品型号: TH9302B
    品  牌: 同惠
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地: 浙江宁波宁波市
    更新日期: 2021-10-19
    详细信息

    新款程控交流耐压绝缘测试仪TH9302B


    宁波同惠新款程控交流耐压绝缘测试仪TH9302B可以提供5kVAC/12mA的耐电压测试,拥有6种测试项目或组合,9个测试存储区。


    一、新款程控交流耐压绝缘测试仪TH9302B适用领域:
    TH9302B程控交流耐压绝缘测试仪可广泛应用于自动化测试系统、家用电器、变压器、电机、电气设备、电热器具、照明行业、新能源汽车、电子元器件等行业。

    二、新款程控交流耐压绝缘测试仪TH9302B产品特性:
    1.RS-232C界面作为标准:
    除了电源转换,键锁等功能外,其他的都可以进行远程控制。测试结果也能通过远程控制从后面读取。RS-232C界面提供和PC或者其他设备之间稳定统一的标准测试界面。
    2.方便连接控制的HANDLER接口、输入信号接口:
    可以输入START、STOP信号,输出TEST、PASS、FAIL信号。可以很方便的与脚踏开关连成脚控,与简易测试夹具连接实现气动控制、测试指示。
    3.电压上升时间可以设定电压从零到设定电压的时间,0.1s到999.9s分辨率0.1s。在这时间里TEST控制信号有效。
    4.测试等待时间设定可以设定测试工作的时间,0.1s到999.9s分辨率0.1s。
    5.简易的可操作性TH9302系列很容易操作,保证使用者没有困难的开始使用。
    6.有6种测试项目或组合,9个测试存储区6种测试项目,W,I,W-I,I-W,OS,CK可以保存到9个测试存储区。

    三、新款程控交流耐压绝缘测试仪TH9302B主要技术指标:

    产品型号

    TH9302

    TH9302C

    TH9302B

    TH9302D

    耐压测试








    电压输出





    AC

    电压范围

    0.10kV—5.00kV

    电压波形

    正弦波

    失真度

    <3

    工作频率

    50、60Hz可选

    频率精度

    ±1%

    输出功率

    60VA(5.00kV/12mA)

    电压调整率

    ±(2.0%+50V)(额定功率)



    DC

    电压范围

    0.10kV—6.00kV

    ------

    信号源频率

    600Hz

    ------

    输出功率

    25VA(5.00kV/5mA)

    ------

    电压调整率

    ±(2.0%+100V)(额定功率)

    ------

    电压分辨率

    10V

    电压精度

    ±(2.0%设定+20V)

    电压产生方式

    DDS信号源加AB类功放





    电流测试




    AC

    电流范围

    0.01mA–10mA

    短路电流
    (瞬间)

    >20mA(设定输出电压>500V)

    电流分辨率

    0.01mA

    电流精度

    ±(2%读数+2个字)

    实际电流

    OFF-0.01mA-10mA


    DC

    电流范围

    1mA–5.00mA

    ------

    电流精度

    ±(2.0%读数+2个字)

    ------

    放电功能

    测试结束后自动放电DCW)

    ------

    绝缘电阻测试

    输出电压

    0.10V–1.00kV

    ------

    电压分辨率

    10V

    ------

    电压精度

    ±(2.0%读数+10V)

    ------

    *大输出电流

    5mA

    ------

    输出瞬间短路电流

    >10mA(设定输出电压>500V)

    ------

    负载调整率

    ≤1%(额定功率)

    ------

    电阻测量范围

    0.02MΩ–10GΩ

    ------



    电阻显示量程 (1000V)

    5mA    0.2MΩ-1MΩ
    1mA    1MΩ-10MΩ
    100uA  10MΩ-100MΩ
    10uA   100MΩ-1GΩ
    1uA    1GΩ-10GΩ

    ------





    ------





    ------





    ------





    ------




    电阻测量准确度

    ≥500V
    1MΩ–1GΩ±(5%读数+5个字)
    1GΩ–10GΩ±(10%读数+5个字)
    <500V
    0.1MΩ–1GΩ±(10%读数+5个字)
    1GΩ–10GΩ仅供参考无精度要求。




    ------

    电流测量准确度

    ±(2%读数+2个字)

    ------

    电弧侦测

    测量范围

    AC

    1mA–20mA

    DC

    1mA–20mA

    ------

    比较器




    判别方式

    窗口比较方式(条件I

    I下ON:当I下上,PASS;

    当Ix≤I下或Ix≥I上,FAIL

    I下OFF:当Ix

    当Ix≥I上,FAIL

    绝缘电阻判别方式同上

    电流上限设置I上

    AC

    0.01mA–10mA

    DC

    1uA–5mA

    ------

    电流下限设置I下
    (LOWEROFF)

    AC

    0.01mA–10mA

    DC

    1uA–5mA

    ------

    电阻上限设置

    OFF,1MΩ-10GΩ

    ------

    电阻下限设置

    0.1MΩ–10GΩ

    ------

    判别输出

    PASS/FAIL  LCD及LED分别显示,声音报警

    其他功能

    后面板输出孔

    ------

    ------

    接触检查

    ------

    支持

    ------

    支持

    参数设定

    电压上升时间

    0.1s–999.9s

    测试时间设定

    0.3s–999.9s(在TIMER ON时)

    时间准确度

    ±(0.2%设定值±0.1s)

    测量功能

    键盘锁

    防止意外修改测试条件,或禁止测试条件被修改

    电流超量程判断

    硬件快速判断绝缘崩溃,比电压采样更快捷安全,减少对产品的冲击损伤

    ARC电弧侦测

    采样电流的突变信号,判断回路潜在的隐患及大概的规模

    高压指示

    窗口指示和LED灯指示

    存储与接口

    文件编程和存储

    可编程9个测试文件

    USB接口

    开机参数保存

    设定参数保存为默认参数,下次开机可以自动恢复

    控制接口

    HANDLER

    通讯接口

    RS232C,RS485

    一般技术指标

    工作温度、湿度

    0℃-40℃,≤80%RH

    电源

    100V-121V,198V-242V,47.5-63Hz

    功耗

    ≤300VA

    外形体积

    340mm×120mm×450mm

    重量

    约12kg
