    YuZhou QGZ系列大型自动切割机 Automatic Cutting machine

    产品型号： QGZ系列
    品  牌： YuZhou
    • ≧1 台
      ￥108800.00
    所 在 地： 浙江宁波宁波市
    更新日期： 2025-11-21
    详细信息
    | 询价留言
     品牌：YuZhou  型号：QGZ系列  切割能力：300×150mm
     空载转速：500-2800 r/min rpm 额定功率：ABB变频电机, 7.5kw w 额定转速：500-2800 r/min rpm
     电源类型：交流电源  电源电压：380v  功率：ABB变频电机, 7.5kw w
     适用范围：适用于各种黑色金属、有色金属、  重量：90 kg 加工定制：否

    一、YuZhou QGZ系列大型自动切割机主要有QGZ-100、QGZ-120、QGZ-200、QGZ-300金相试样切割机四个型号，主要的技术参数对比如下：
    型号 QGZ-100 QGZ-120 QGZ-200 QGZ-300
    控制方式 手动/自动，三轴联动，10寸工业触摸屏控制，也可切换到操作手柄控制
    性能特点 施耐德电气，三菱软件，自动排雾系统，报警系统，双LED灯照明，红一字光标定位
    切割进给速度 1~200mm/min（建议5~12mm/min）
    切割片尺寸（mm） Φ350×2.5×Φ32 Φ380×2.8×Φ32 Φ400×3×Φ32 Φ400×3×Φ32
    切割平台尺寸(X*Y) 有X轴：
    410×350 mm
    无X轴：
    510×350 mm    		 450×350 mm 485×400 mm 530×630 mm
    Y轴行程 250 mm 250 mm 300 mm 420 mm
    X轴行程 有X轴140 mm 100 mm 100 mm 110 mm
    Z轴行程 160mm 200 mm 230 mm 230 mm
    *大切割截面 100×100 mm 120×120 mm 200×150 mm 300×150 mm
    夹具开口 100 mm 120 mm 200mm 300 mm
    主轴电机 海光变频电机,
    4kw    		 ABB变频电机,
    5.5kw    		 ABB变频电机,
    7.5kw    		 ABB变频电机,
    7.5kw
    转速 500-2800 r/min
    进给电机 步进电机 伺服电机
    输入电源 380V，50Hz, 20A
    三相五线    		 380V，50Hz, 30A
    三相五线
    外形尺寸 1200×1100×1800mm 1450×1000×1850mm 1550×1100×1900mm 1650×1350×1900mm
    重量 约1700kg 约1800kg 约2200kg 约2500kg
    水箱容量 80L 120L
    水泵流量 50L/min 100L/min
    水箱尺寸 610×550×680mm 700×630×800mm
    水箱重量 85kg 90kg

    二、YuZhou QGZ系列大型自动切割机的主要产品特点：
    1.大容量设计，专为大型工件切割。整机结构坚固、设计合理，变频电机直连切割片，提供了电动机与切割片之间的动力传递，确保切割效率，并采用机电分离结构，有效保护电气安全，维护保养方便，使用寿命更长。
    2.ABB主轴电机（QGZ-100除外）、施耐德电气、三菱软件，三大核心部件全进口。
    2.PLC自动控制，X、Y、Z方向自动精确控制，也可通过电子手轮控制。
    3.智能切割：脉冲切割、连续切割两种功能切割方式。
    ①可根据材料硬度变换进刀量，达到快速切割效果，切割速度变频控制，具有非常高的可靠性和控制能力；
    ②超大切割空间，多向进料。滑动门和铰链门双开门结构能更加方便地将大型工件装载在合适的位置，可以从上方、前方、左侧三个方向将工件送入切割室；
    ③红一字光标定位，使切割更精准，10寸触摸屏显示及控制，设计人性化；
    ④切割室采用全封闭式结构，运作中安全锁强制紧闭，安全可靠；
    ⑤配备防爆透明观察窗，强力排气装置，双LED灯照明，使观察更清晰。
    4.双LED灯照明，自动排雾系统，增加工作室内明亮和清晰度；
    5.移动式磁性过滤循环水箱，避免堵塞，利用率高，切割后的试样表面光亮、平整，无烧伤，是切割大型试样的理想设备。；

    三、YuZhou QGZ系列大型自动切割机的适用范围：
    QGZ系列大型自动切割机适用于各种黑色金属、有色金属、热处理件、锻造件、半导体、晶体、陶瓷和岩石等样品，特别适合钢铁冶金，汽车造船，重机加工，轴承制造等行业切割大型工件，制备无烧伤试样。

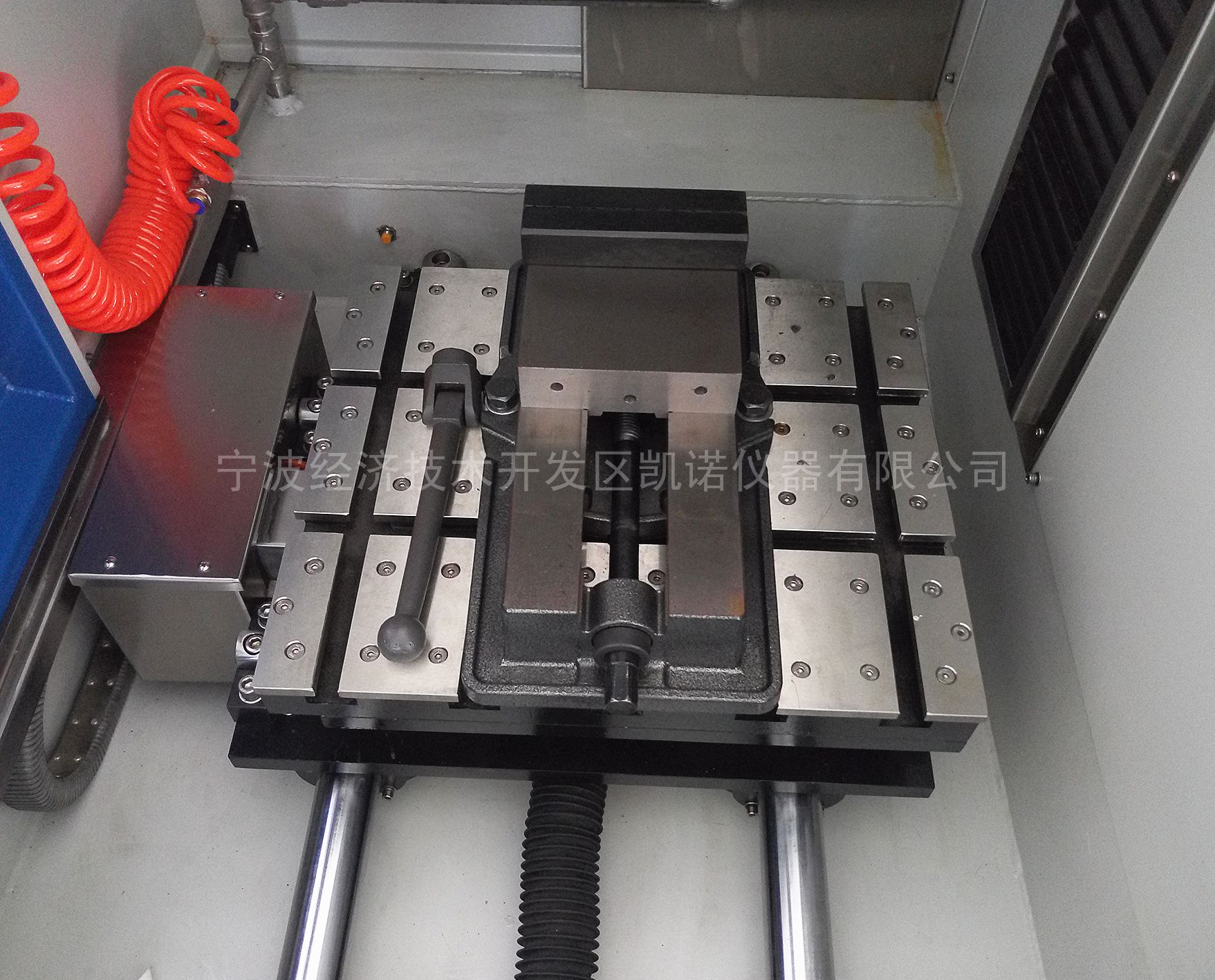

    四、YuZhou QGZ系列大型自动切割机的配套夹具图：
