翠海高斯计CH-1600使用说明

翠海CH-1600型全数字高斯计/特斯拉计适合要求高测试精度、高分辨率的磁场测试应用，集成了多种高科技数字化技术，测量范围从直流到50KHZ的交流磁场，该款仪器的适用操作说明如下：

一、翠海高斯计CH-1600使用前准备：
1.保证连接电源和安装探头时仪器处于关闭状态，即确认后面板电源开关位于闭（ O 或 OFF ）位置。
2.将探头插入后面板的 15 针 D型探头输入连接器，旋紧连接器两侧螺栓。
3.将交流电源线一侧插入输组件，另一侧可靠连接到符合相关安全标准且良好接地的 3 端 220 伏特交流电源插座或适配器。
*注意：CH -1600 高斯计 /特斯拉计使用的探头具有导电护套，请勿在靠近暴露的电压附近进行任何测量，否则将造成对使用者人身伤害以及仪器损害。

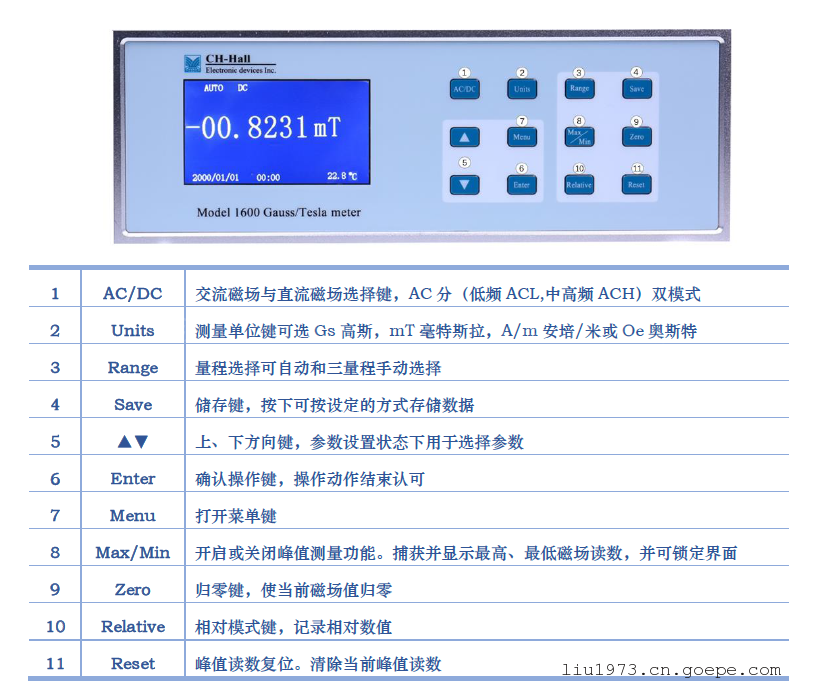

二、翠海高斯计CH-1600面板操作说明： ①直接操作：以下功能在按键后立即生效 AC/DC ，Menu ，Zero ， Enter ，Relative ， Reset
②巡回操作： Units Units， Range ， Save ， Max/Min 为循环选择功能键
③设置选择：按下 Menu 键显示菜单界面。

三、翠海高斯计CH-1600测量操作使用说明：
1.开机预热：打开电源关，为了读数稳定请在打开开关后等待 20~30 分钟预热时间。
2.预热完成后，将探头远离被测磁场区域此时高斯计显示屏会有读数，该读数为传感器静态偏置电压。此时按下前面板上的 [Zero] 按键将改读数作为测量零点即可。

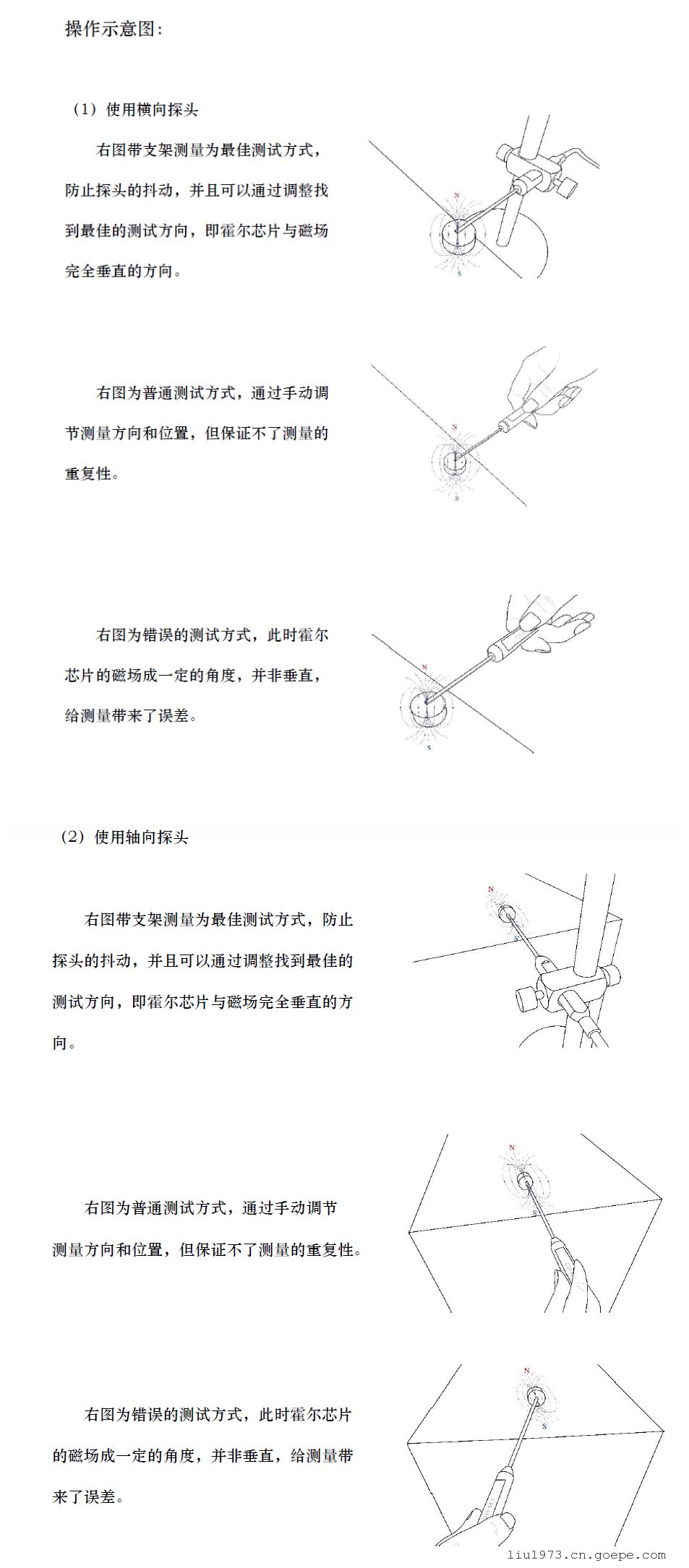

3.将清零后的高斯计探头退出保护套放回被测磁场区域进行读值，请不要将保护套摘下， 测量完毕后可将探头缩回套内。请注意所使用的探头类型，不同的探头类型其测试方法和测试位置及方向都不尽相同。附：具体操作方法（图示）。 *常用功能操作方法：
①单位切换-重复按下前面板上的[Unit] 按键，高斯计的显示单位会在mT(毫特斯拉)、Gs/G(高斯)、A/m(安每米)、Oe( 奥斯特)之间循环切换。
默认为mT(毫特斯拉)。
②量程切换重复按下前面板上的[Range] 按键，高斯计的测量范围在自动量程AUTO (量程为0-10T)、30mT、300mT、3T间循环转换，通常测
量默认使用自动量程即可，无需切换到手动量程。
③峰谷值显示按下前面板上的[Max/Min]按键,屏幕会显示按下按键后测量过程中所测数据的*大值和*小值(用于表示方向的正负号会包含在比较范围内)如需重新记录*大*小值按下前面板上的[Reset] 按键即可。
