AWA6280型爱华声学成像仪使用说明
2024-04-25 16:12:17 来源:宁波经济技术开发区凯诺仪器有限公司一、爱华AWA6280型新款声学成像仪支持可听声声源及超声声源的定位,产品使用波束形成技术通过麦克风阵列采集信号进行实时分析,得到声源的方位,再配合摄像头将视频数据与声源位置叠加,实现了对稳态、瞬态及运动声源的实时成像,设备操作简单,新手可快速熟悉并上手使用,是一款能够对气体泄漏、局部放电及设备异响进行定位的新型检测设备。
二、AWA6280型爱华声学成像仪按键使用说明:

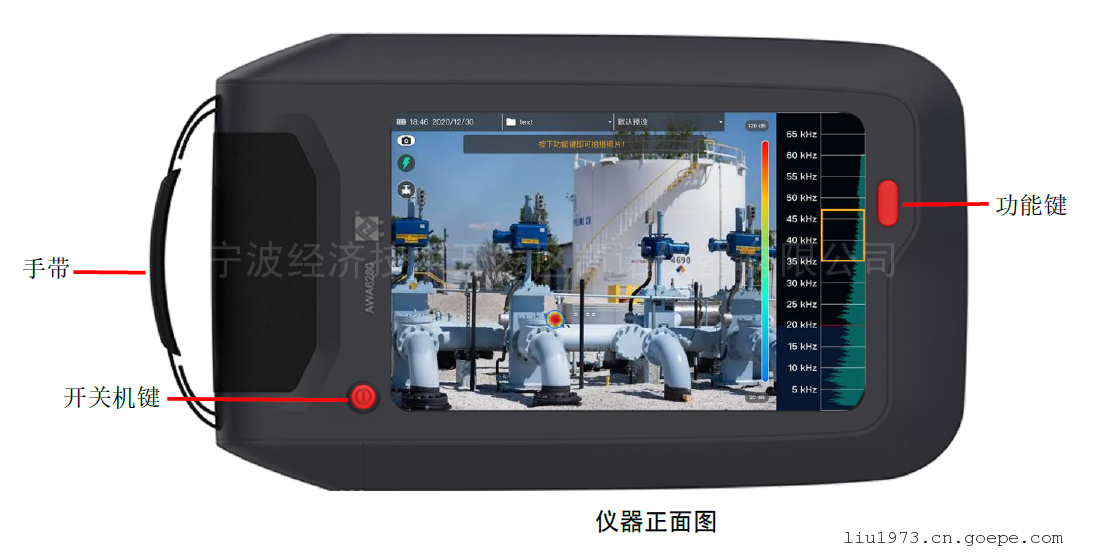

(一)仪器正面①开关机键:按下开关机键 2s 后开机,仪器启动需要约 30s ,开机状态下按下开关机键提示“确定要关闭仪器吗?”选择“取消”不关机,选择“关机”仪器关机;
②功能键:按下功能键拍摄图片/视频。

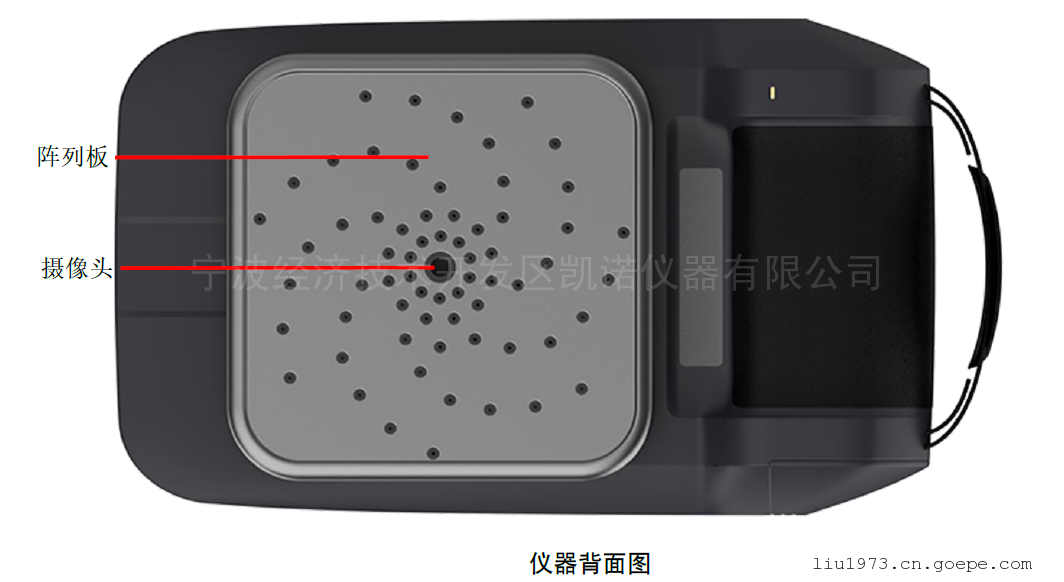

(二)仪器背面①阵列板:阵列板上排列 64 个 MEMS 麦克风,请勿戳动麦克风;
②摄像头:用于采集图像、视频,注意不要磕碰,保持干净。

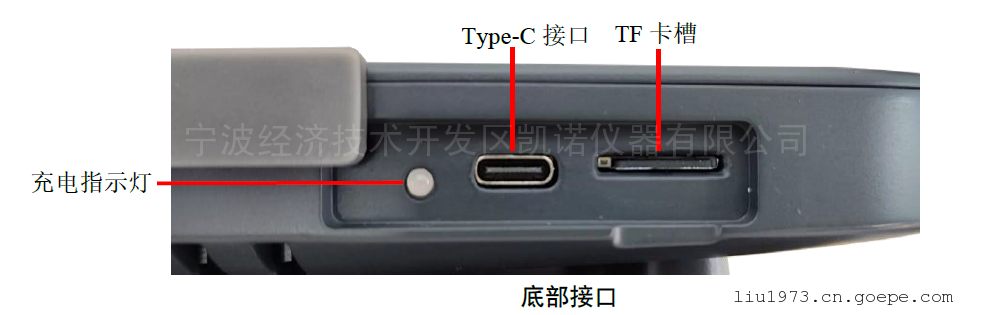

(三)仪器侧面①充电指示灯:充电时指示灯为红色,电量充满显示为蓝色;
②Type-C 接口:用于充电和通讯,可以通过USB 线连接到电脑,读取文件;
③TF 卡插口:仪器支持64G TF 卡存储,注意未插入TF 卡时无法拍照、录制视频。
三、AWA6280型爱华声学成像仪操作使用说明:
1.首先点击设备开机按钮,开启设备;
2.通过手动调节显示界面右侧的频率范围,选择当前需要定位的大致频率范围;
3.将设备麦克风阵列面板对准需要检测的范围,观察显示界面上的声源分布情况;
4.不断调节设备检测角度及位置,查看是否有声源存在;

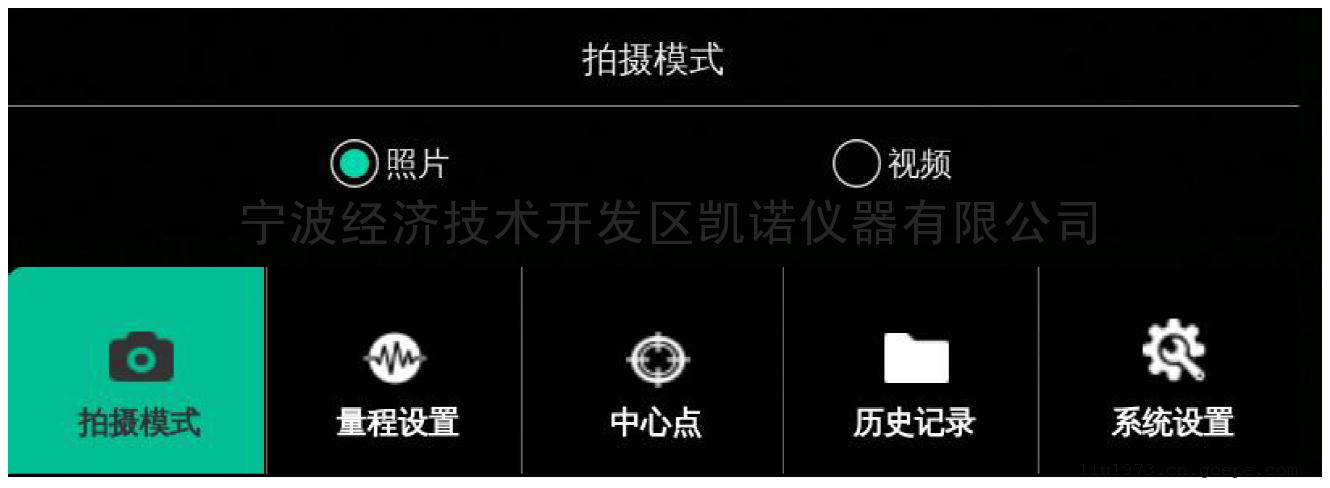

5.通过界面上的拍照和录制功能对检测对象进行记录保存,拍摄模式可以在照片和视频两种拍摄模式之间切换。
