    爱华智能新款AHAI6256多功能振动分析仪测量模块精析

    2020-12-29 13:47:17  来源：宁波经济技术开发区凯诺仪器有限公司

    AHAI6256爱华智能多功能振动分析仪集成多种振动测量模块可供用户选择使用：统计分析仪功能、工作测振仪、1/3OCT分析仪、低频1/3OCT、手传振动测量和FFT分析仪功能。
    具体如下：
    1. 统计分析仪
    该模块内置JJG 921-1996《公害噪声振动计》规定的全身垂直频率计权（W.B.z）和全身水平频率计权（W.B.z-y），可分别直接测量全身垂直计权振级VLZ和全身水平计权振级VLX—Y。模块内还具有平直频率计权特性，用于测量非计权加速度级VLa。根据GB/T 10070-1988《城市区域环境振动标准》，城市区域环境振动采用铅垂向z振级，也就是全身垂直计权振级VLZ作为评价量，因此该模块可直接用于环境振动测量。
    执行标准：ISO 8041:1990;GB/T 23716-2009《人体对振动的响应—测量仪器》（IDT ISO 8041:2005）
    频率计权：并行W.B.z（全身垂向，简称z计权）、W.B.x-y（全身水平，简称x计权）
    主要测量指标：并行瞬时值、*大值、*小值、VLeqT、VL5、VL10、VL50、VL90、VL95、SD
    加速度传感器：灵敏度: 40 mV/m·s-2，
    频率范围1 Hz～63 Hz±1 dB；1 Hz～80 Hz±2 dB
    测量范围：45 dB～160 dB（以10-6m/s2为参考）

    2.工作测振仪
    该模块支持对振动1秒的加速度、速度、位移的峰值、峰峰值、有效值同时进行测量和一段时间内的线性平均值，*大值，*小值，峰值，峰峰值，频率的测量。
    频率范围：
    加速度：1Hz～3.5kHz
    速度：  1Hz～1.6kHz
    位移：  1Hz～1.0kHz
    测量范围：（灵敏度40mV/m·s-2）15.92Hz为参考频率
    加速度：0.0001m·s-2m-100m·s-2
    速度：0.01mm/s-1000mm/s
    位移：0.002mm～10mm

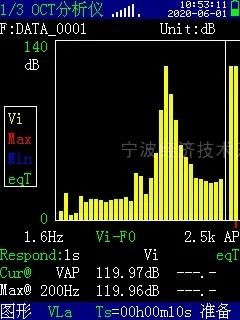

    3.1/3 OCT频谱分析仪
    滤波器类型：并行(实时)1/3倍频程，G以10为底的数字滤波器:
    滤波器中心频率：1.6 Hz、2.0 Hz、2.5 Hz、3.15 Hz、4.0 Hz、5.0 Hz、6.3 Hz、8 Hz、10 Hz、12.5 Hz、16 Hz、20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz、63 Hz、80 Hz、100 Hz、125 Hz、160 Hz、200 Hz、250 Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1kHz、1.25kHz、1.6kHz、2kHz、2.5kHz;
    频率范围：1.6 Hz～2.5 kHz；±1 dB

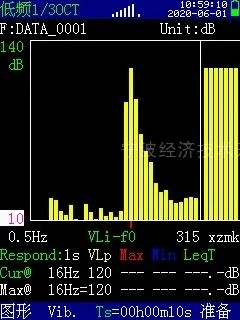

    4.低频1/3 OCT频谱分析
    滤波器类型：并行(实时)1/3倍频程，G以10为底的数字滤波器:
    滤波器中心频率：0.4 Hz、0.5 Hz、0.63 Hz、0.8 Hz、1.0 Hz、1.25 Hz、1.6 Hz、2.0 Hz、2.5 Hz、3.15 Hz、4.0 Hz、5.0 Hz、6.3 Hz、8 Hz、10 Hz、12.5 Hz、16 Hz、20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz、63 Hz、80 Hz、100 Hz、125 Hz、160 Hz、200 Hz、250 Hz;
    频率范围：
    0.63 Hz～250 Hz；±1 dB
    0.315 Hz～250 Hz；±2 dB

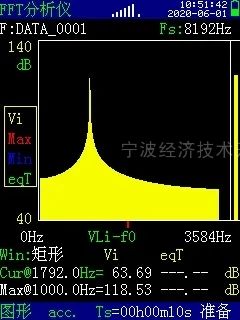

    5.FFT分析
    窗函数：平顶窗、布氏窗、汉宁窗、距形窗可选
    FFT分析线数：2048线
    采样频率（Hz） 8192 4096 2048 1024 512
    分析频率上限（Hz） 3584 1792 896 448 224
